Raccordement des contacteurs de délestage

Personnel qualifié

2049572236

Le délestage empêche la décharge excessive de la batterie et commande la fourniture de courant aux appareils consommateurs. Le délestage vous offre la possibilité de séparer les appareils consommateurs du système de manière ciblée.

Un délestage est nécessaire lorsqu’un réseau en site isolé est alimenté exclusivement avec de l’énergie photovoltaïque ou de l’énergie éolienne.

Le Sunny Island commande jusqu’à 2 contacteurs de délestage en fonction de l’état de charge de la batterie. Vous pouvez installer 2 types de délestage :

  • Délestage à un niveau
    Lorsque le seuil de l’état de charge de la batterie est atteint, 1 contacteur de délestage coupe l’alimentation de tous les appareils consommateurs en même temps. En fonction de la configuration, le contacteur de délestage se ferme soit lorsque la batterie est suffisamment rechargée, soit lorsque le réseau en site isolé est commuté sur une source d’énergie externe.

  • Délestage à deux niveaux
    Dans le cas du délestage à 2 niveaux, il existe 2 valeurs limites de l’état de charge de la batterie pour commander 2 contacteurs de délestage. Lorsque la première valeur limite de l’état de charge de la batterie est atteinte, le premier contacteur de délestage déconnecte un groupe d’appareils consommateurs. Lorsque la seconde valeur limite de l’état de charge de la batterie est atteinte, le second contacteur de délestage déconnecte les appareils consommateurs restants.

Délestage dans un système multicluster

Un délestage à un niveau est intégré à la Multicluster-Box. Le contacteur de délestage est commandé directement par le maître du Main Cluster via la communication avec la Multicluster-Box. Si vous installez un contacteur de délestage supplémentaire dans le système multicluster, vous le commandez avec un relais multifonction dans le maître de l’Extension Cluster 1. Les contacteurs de délestage supplémentaires ne peuvent pas être commandés par le Main Cluster.

Contacteurs de délestage dans un cluster

Si vous raccordez les contacteurs de délestage au maître, un fonctionnement restreint est possible en cas de dysfonctionnement. En cas de dysfonctionnement, la commande des contacteurs de délestage par les esclaves est moins fiable. En cas de dysfonctionnement, il est possible que l’esclave attende un acquittement de la part du maître.

1425170060

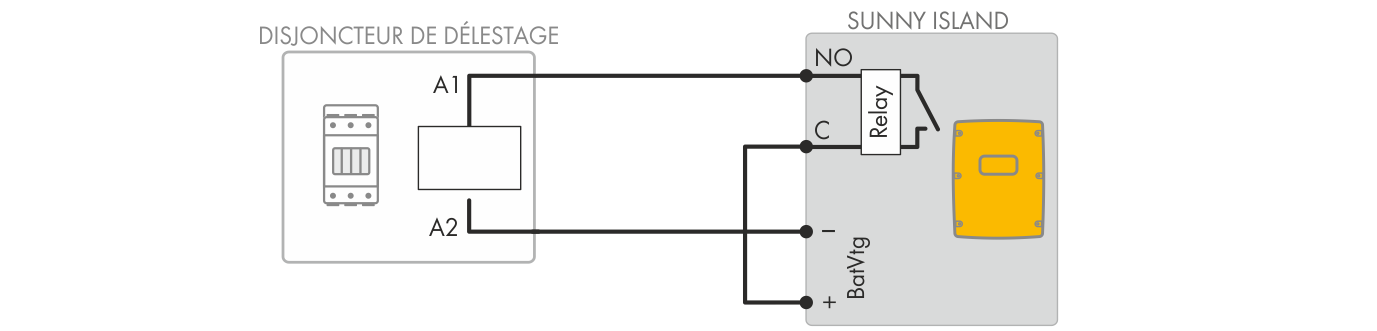

Raccordement du câble de commande pour un délestage à un niveau (exemple)

Conditions préalables :

Exigences en matière de câbles :

  • Fil de cuivre
  • Section du conducteur : 0,2 mm² à 2,5 mm²

Procédure :

  1. Assurez-vous que le contacteur de délestage sépare exclusivement les appareils consommateurs du système. Vous garantissez ainsi que la batterie puisse être rechargée par les sources AC sur le système.
  2. Étant donné que le réglage par défaut du Sunny Island prévoit le relais multifonction Relay2 pour le délestage, utilisez le relais multifonction privilégié Relay2 en cas de raccordement du délestage. Exécutez pour ce faire les étapes suivantes :
  3. Si le relais multifonction Relay2 n’est pas disponible pour le délestage, utilisez le relais multifonction Relay1 en cas de raccordement du délestage. Exécutez pour ce faire les étapes suivantes :
  4. Notez la configuration sélectionnée dans le tableau des réglages ( > Paramétrage des fonctions des relais multifonction) :

    5. Valeur

    Explication

    Délestage à un niveau

    Réglage pour un délestage à un niveau. Si le Sunny Island commute sur une source d’énergie externe, le délestage s’arrête et les appareils consommateurs sont alimentés par la source d’énergie externe. La batterie est chargée uniquement avec l’excédent d’énergie.

    Délestage à 1 niveau ou premier niveau d'un délestage à 2 niveaux

    Réglage pour un délestage à un niveau ou pour le premier niveau d’un délestage à deux niveaux. Le délestage s’arrête seulement une fois que la batterie est suffisamment chargée.

    Premier niveau lors d’un délestage à 2 niveaux

    Réglage pour le second niveau d’un délestage à deux niveaux. Le délestage s’arrête seulement une fois que la batterie est suffisamment chargée.

    Délestage dans le multicluster

    Dans un système multicluster, réglage pour un délestage à un niveau supplémentaire. Le délestage s’arrête seulement une fois que les batteries des Extension Cluster sont suffisamment chargées.

  5. Pour un délestage à deux niveaux, répétez les étapes 1 à 5. Pour cette opération, raccordez le deuxième contacteur de délestage à un relais multifonction inutilisé.
