Conexión de la red aislada o de la Multicluster-Box 6 / 36


Especialista

2049537292

En el sistema aislado, conecte los equipos consumidores de CA y las fuentes de CA paralelas a la red (como los inversores fotovoltaicos) a la conexión AC1 del Sunny Island en la distribución secundaria de CA. En un sistema multiclúster, la Multicluster-Box 6 o la Multicluster-Box 36 es el cuadro de distribución de CA que está conectado a la conexión AC1 (para la conexión del modelo de equipo MC-BOX-12.3-20 Multicluster-Box 12 Conexión de la Multicluster-Box 12 (MC-Box-12.3-20))).

Requisito para la conexión de Sunny Island en sistemas monofásicos de clúster único en paralelo:

    1424166156

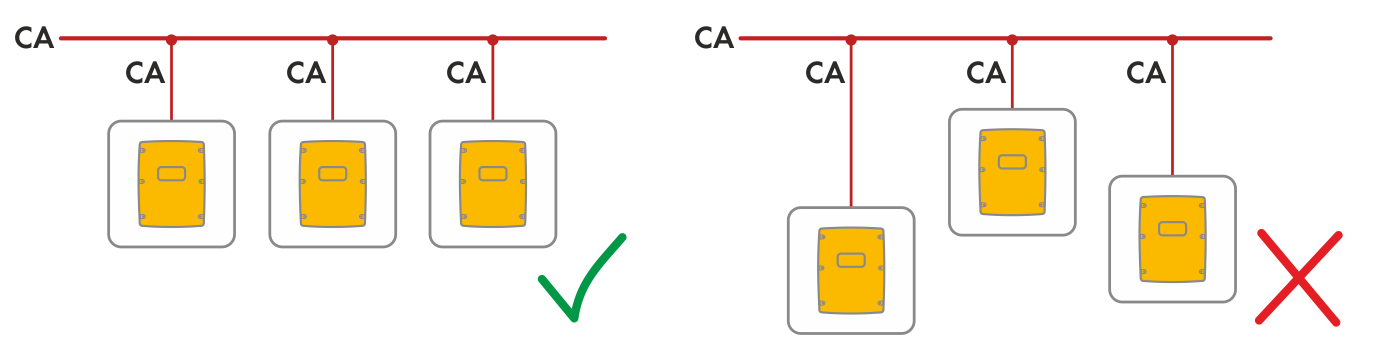

  • En los sistemas monofásicos de clúster único en paralelo se deben utilizar cables de la misma longitud y sección entre cada Sunny Island y el cuadro de distribución de CA para asegurar un funcionamiento estable y simétrico.

ADVERTENCIA

Peligro de muerte por incendio

Durante un cortocircuito, las corrientes de cortocircuito del generador fluyen a través de los cables no asegurados entre el Sunny Island y el cuadro de distribución de CA. Las corrientes de cortocircuito pueden provocar un incendio.

  1. Si el fusible en el generador tiene una corriente de liberación mayor que el fusible en el cuadro de distribución de CA, el cable entre el generador y el cuadro de distribución de CA debe dimensionarse de acuerdo con la corriente de liberación del fusible.
  1. En el Sunny Island, conecte el cable al borne AC1 Loads/SunnyBoys Conexión de cables de energía eléctrica de CA).
    • Conecte el conductor de fase a AC1 Loads/SunnyBoys L.

    • Conecte el conductor neutro a N AC1 Loads/SunnyBoys N.

  2. Además, haga pasar el conductor de protección a través de la ferrita suministrada y conéctelo a AC1 Loads/SunnyBoys PE Conexión del conductor de protección).
  3. Si la sección del cable de energía eléctrica es menor que 10 mm², haga pasar también por una ferrita suministrada un conductor de protección adicional y conéctelo al borne AC1 Loads/SunnyBoys PE Conexión del conductor de protección).
