Ajuste de la resistencia del cable de la batería
Especialista
Para lograr una gestión avanzada de baterías optimizada, ajuste la resistencia del cable de la batería en el modo de experto.
Denominación de los cables

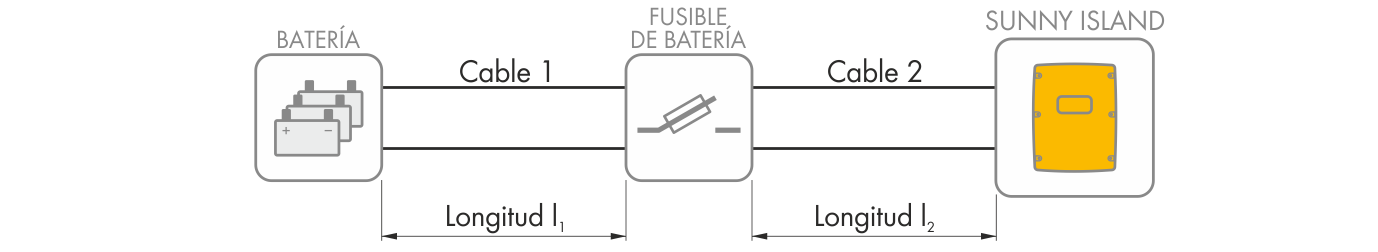

La resistencia del cable de la batería se compone de la resistencia del cable 1, del fusible de la batería y de la resistencia del cable 2 juntos.
El procedimiento básico para la modificación de los parámetros de funcionamiento se describe en otro capítulo ( > Modificación de los parámetros de funcionamiento).
Procedimiento:
- Calcule la resistencia de cada cable. Utilice esta fórmula:
- Calcule la resistencia total de los cables de la batería. Utilice esta fórmula:
- Seleccione Batería > Batería.
- Seleccione el parámetro Resistencia de cable de conexión de batería y ajústelo a la resistencia de los cables de la batería.
RCu(l, A) = resistencia del cable
ρ = resistencia específica del cobre (ρ = 0,018Ω mm²⁄m)
l = longitud total del cable (cable de ida + cable de retorno = longitud de cable doble) en m
A = sección del conductor en mm²
RBatRes = Rcable 1 + Rfusible batería + Rcable 2
RBatRes = resistencia total de los cables de la batería
RKabel 1 = resistencia calculada del cable 1
RKabel 2 = resistencia calculada del cable 2
Rfusible batería = resistencia total del fusible de la batería (consulte la documentación del fabricante)
