Datenkabel für die interne Kommunikation der Cluster anschließen

Fachkraft

In einem Cluster kommunizieren die Sunny Island intern über ein schwarzes Datenkabel.

1424180748

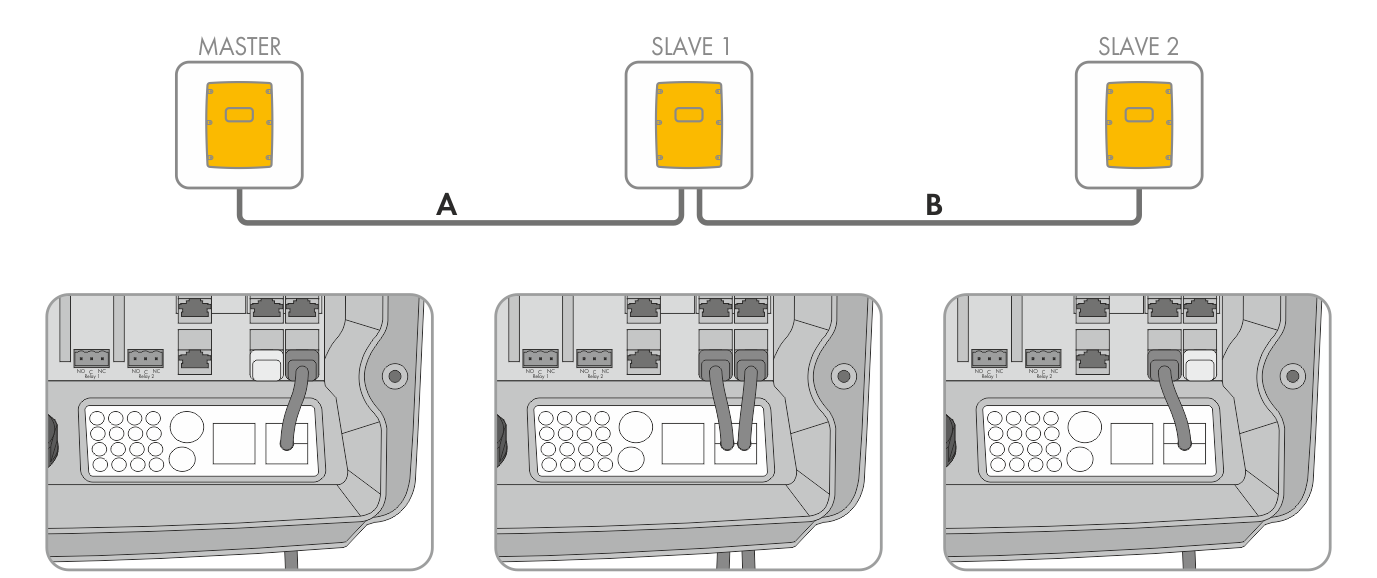

Verkabelung der internen Kommunikation (Beispiel)

Voraussetzungen:

  • Die Gesamtlänge des Kommunikationsbusses (A+B) muss kleiner als 30 m sein. Dabei beachten, dass der Kommunikationsbus möglicherweise mehrere Teilnehmer verbindet.
  1. Am Sunny Island das Datenkabel in eine freie Buchse ComSync stecken ( > Datenkabel anschließen).
  2. Sicherstellen, dass der Kommunikationsbus an jedem Ende abgeschlossen ist, z. B. mit einem Abschlusswiderstand.
