Raccordement des câbles pour la communication interne du cluster

Personnel qualifié

Les Sunny Island d’un cluster communiquent entre eux par un câble de communication noir.

1424180748

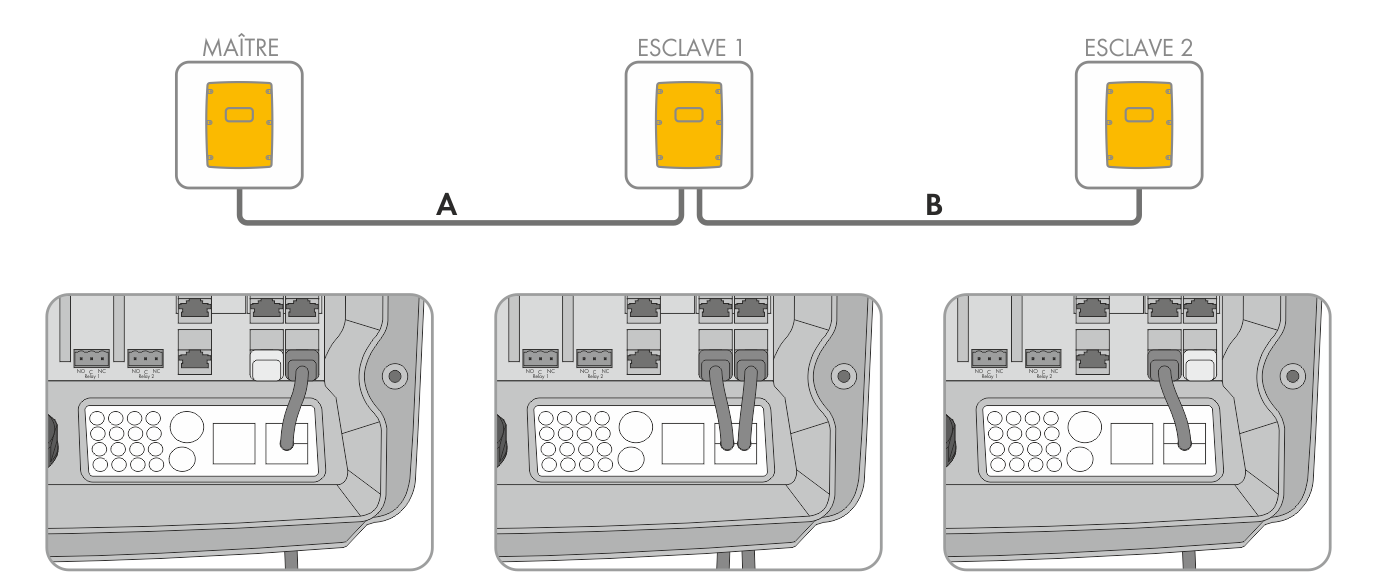

Câblage de la communication interne (exemple)

Conditions requises :

  • La longueur totale du bus de communication (A+B) doit être inférieure à 30 m. Tenez compte du fait que le bus de communication peut éventuellement relier plusieurs équipements.
  1. Sur le Sunny Island, enfichez le câble de communication dans une embase ComSync libre ( > Raccordement du câble de données).
  2. Assurez-vous que le bus de communication est terminé à chaque extrémité, par une résistance de terminaison par exemple.
Raccordement du câble de communication de la batterie ion-lithium
Raccordement du câble de communication de la Multicluster-Box
