Ladephasen

Die angegebenen Parameter können für die eingesetzte Batterie nach Herstellerangaben angepasst werden.

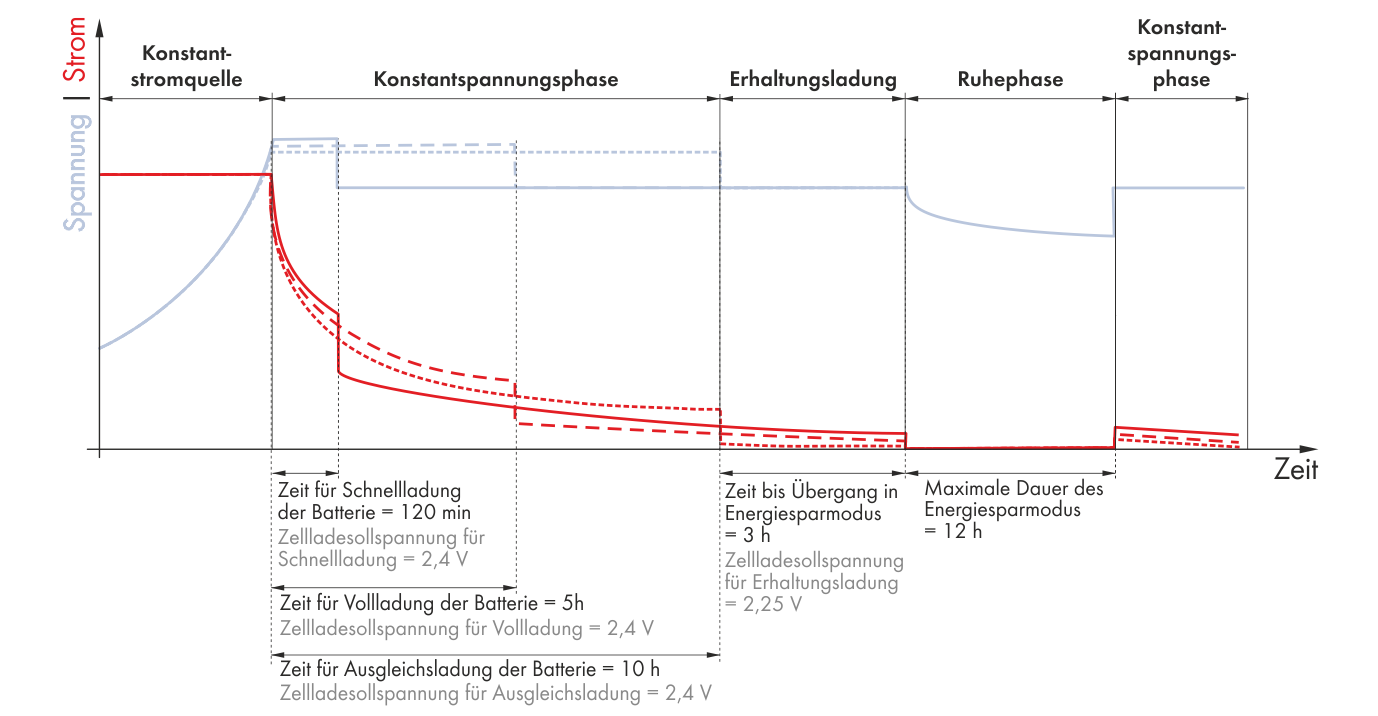

Ladephasen des Wechselrichters Sunny Island mit Beispielwerten für eine AGM-Batterie

Der Sunny Island regelt das Laden der Batterie in folgenden 3 Phasen:

• Konstantstromphase (I-Phase/Bulk-Phase)

• Konstantspannungsphase (Absorptionsphase/Uo-Phase)

• Erhaltungsladung (Floatcharge/U-Phase)

Beim Betrieb am öffentlichen Stromnetz und aktiviertem Silent-Mode gibt es zusätzlich die Ruhephase.

Konstantstromphase

Während der Konstantstromphase hat das Batteriemanagement die primäre Aufgabe den Strom auf den maximal zulässigen Batteriestrom zu begrenzen. Der maximale Ladestrom kann durch die Änderung des Parameters Maximaler Batterieladestrom auf den vom Batteriehersteller gewünschten Wert angepasst werden. Der zur Verfügung stehende Batterieladestrom wird zusätzlich durch folgende Parameter begrenzt:

• Nennströme der externen Energiequellen (Parameter Maximalstrom aus öffentlichem Netz und Generatornennstrom)

• Maximaler AC-Ladestrom des Wechselrichters Sunny Island (Parameter Maximaler AC-Batterieladestrom)

Der zuerst erreichte Wert begrenzt den Ladestrom der Batterie. Während der Ladestrom innerhalb der festgelegten Grenzwerte gehalten wird, steigt die Batteriespannung mit dem zunehmenden Ladezustand an. Wenn die Zellenspannung der Batterie den für den jeweiligen Batterietyp vorgegeben Sollwert erreicht hat, endet die Konstantstromphase.

Konstantspannungsphase

In der Konstantspannungsphase wird die Batteriespannung auf einen konstanten Wert geregelt. Dadurch nimmt der Batteriestrom stetig ab. Für die Konstantspannungsphase wählt das Batteriemanagement eines der folgenden 3 Ladeverfahren ( > Ladeverfahren):

• Schnell-Ladung (Boost Charge)

• Voll-Ladung (Full Charge)

• Ausgleichsladung (Equalization Charge)

Für jedes dieser 3 Ladeverfahren können Sie im Sunny Island die Höhe der Spannung und die Ladedauer an die Angaben vom Batteriehersteller anpassen. Wenn die gewünschte Ladedauer erreicht ist, endet die Konstantspannungsphase und der Sunny Island wechselt in die Erhaltungsladung.

Erhaltungsladung

Die Erhaltungsladung dient dazu, die Batterie im vollgeladenen Zustand zu halten, ohne die Batterie zu überladen. Mit Beginn der Erhaltungsladung senkt das Batteriemanagement schrittweise die Ladespannung, bis der für die Erhaltungsladung vorgegebene Sollwert erreicht ist. Diese Ladespannung hält das Batteriemanagement bis zum Ende der Erhaltungsladung. Die Erhaltungsladung endet, wenn eine der folgenden Bedingungen erfüllt ist:

• Alle Entladungen der Batterie haben in Summe 30 % der Nennkapazität erreicht.

• Der aktuelle Ladezustand ist kleiner als 70 % der verfügbaren Ladekapazität.

Von der Erhaltungsladung wechselt das Batteriemanagement in die Konstantstromphase. Wenn das Inselnetz mit dem öffentlichen Stromnetz verbunden ist, kann das Batteriemanagement zusätzlich aus der Erhaltungsladung in den Ruhezustand wechseln.

Ruhezustand

Im Ruhezustand wechselt der Sunny Island in den Standby und spart dadurch Energie. Wenn bei Systemen am öffentlichen Stromnetz eine einstellbare Zeit für die Dauer der Erhaltungsladung (Parameter Zeit bis Übergang in Energiesparmodus) abgelaufen ist, wechselt das Batteriemanagement in einen Ruhezustand und die angeschlossenen Verbraucher werden ausschließlich vom öffentlichen Stromnetz versorgt. Der Sunny Island verlässt den Ruhezustand in einstellbaren Zeitabständen (Parameter Maximale Dauer des Energiesparmodus) oder wenn die Batteriespannung pro Zelle um 0,14 V sinkt. Dadurch bleibt die Batterie immer vollgeladen.
