Single-Cluster-System 1-phasig

Notwendige Gerätetypen für 1-phasige Single-Cluster-Systeme

In 1-phasigen Single-Cluster-Systemen müssen die Sunny Island vom gleichen Gerätetyp sein ( > Weitere Informationen zu Clustern). Die SI 4.4M können nicht in Single-Cluster-System 1-phasig eingesetzt werden.

1576129164

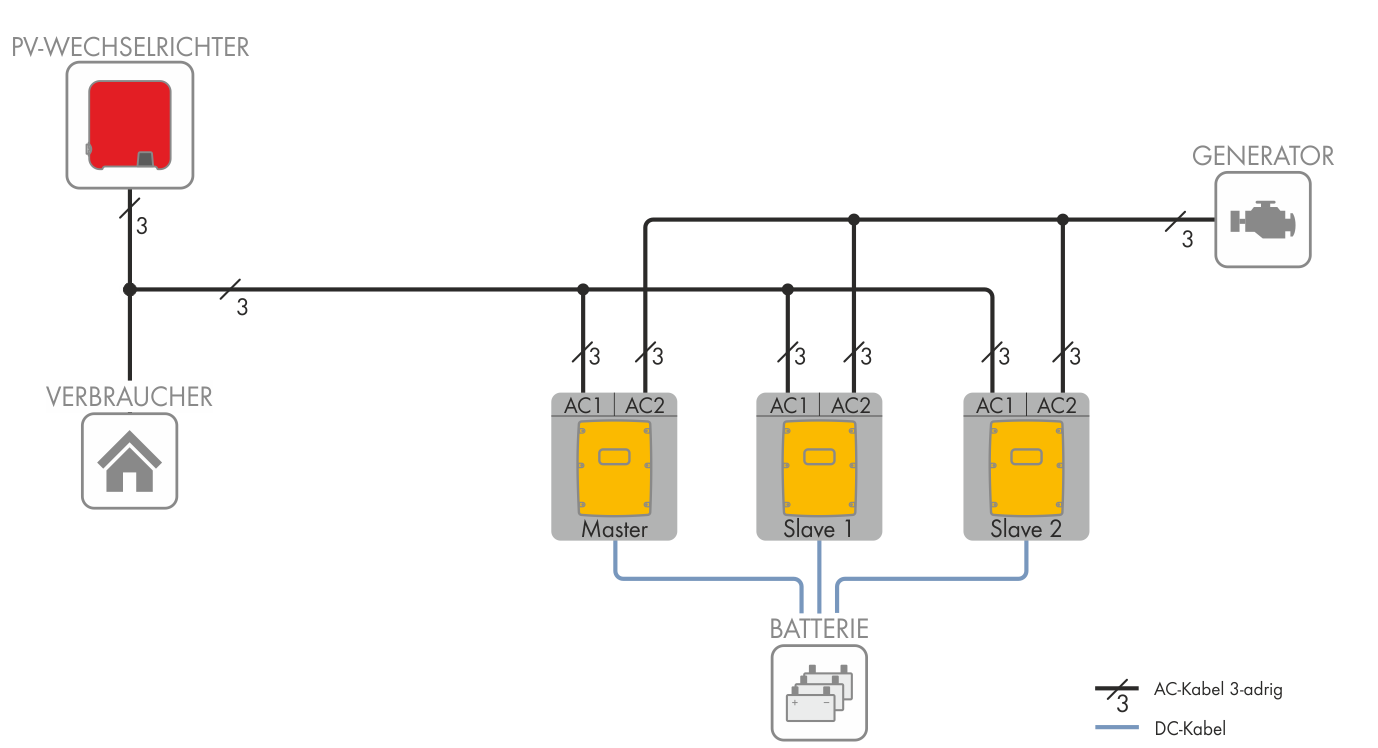

Prinzip eines 1-phasigen Single-Cluster-Systems

In einem 1-phasigen Single-Cluster-System sind bis zu 3 Sunny Island an 1 Batterie zu einem Cluster verschaltet. Auf der AC-Seite sind die Sunny Island an derselben Phase angeschlossen.
