Fases de carga
Los parámetros proporcionados pueden adaptarse en la batería utilizada a los parámetros del fabricante.

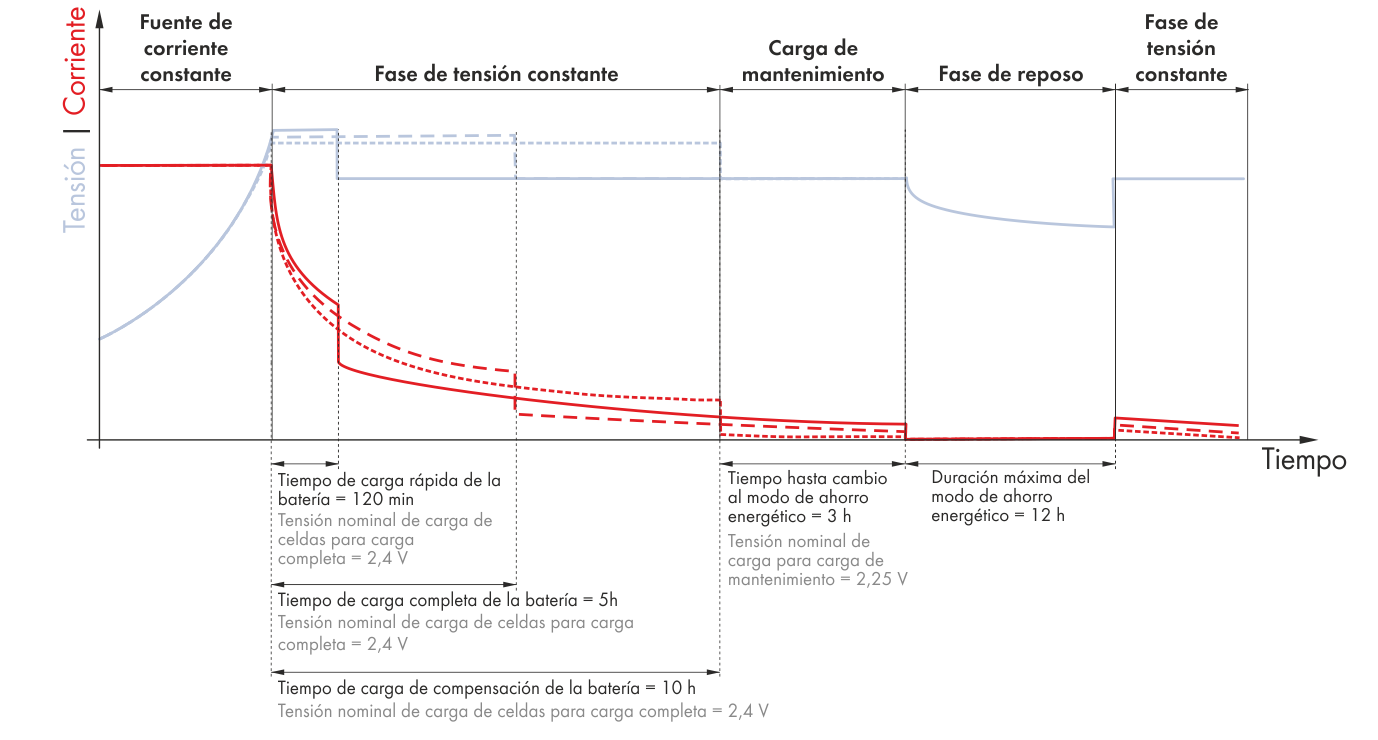

Fases de carga del inversor Sunny Island con valores de ejemplo para una batería AGM.
El Sunny Island regula la carga de la batería en estas 3 fases:
Fase de corriente constante (fase I/fase inicial)
Fase de tensión constante (fase de absorción/fase Uo)
Carga de mantenimiento (Float Charge/fase U)
Cuando funciona con la red pública y el modo Silent está activado, se añade otra fase: el modo silencioso.
Fase de corriente constante
Durante la fase de corriente constante, la gestión avanzada de baterías tiene la función primaria de limitar la corriente a la corriente de la batería máxima permitida. La corriente de carga máxima puede adaptarse al valor deseado por el fabricante de la batería modificando el parámetro Corriente de carga máx. batería. La corriente de carga de la batería disponible se limita además con los siguientes parámetros:
Corrientes nominales de las fuentes de energía externas (parámetro Corriente máxima de red pública y Corriente nominal del generador)
Corriente de carga de CA máxima del inversor Sunny Island (parámetro Corriente CA máxima de carga de batería)
El valor que primero se alcanza limita la corriente de carga de la batería. Mientras que la corriente de carga se mantiene dentro de los valores límite establecidos, la tensión de la batería aumenta a medida que va aumentando el estado de carga. La fase de corriente constante termina cuando la tensión de las celdas de la batería alcanza el valor de consigna fijado para ese tipo de batería.
Fase de tensión constante
En la fase de tensión constante, la tensión de la batería se regula a un valor constante. Esto disminuye la corriente de la batería de manera constante. Para la fase de tensión constante, la gestión avanzada de baterías elige uno de estos 3 procedimientos de carga ( > Procedimiento de carga):
Carga rápida (Boost Charge)
Carga completa (Full Charge)
Carga de compensación (Equalization Charge)
Para cada uno de estos 3 procedimientos de carga, puede adaptar en el Sunny Island el nivel de la tensión y la duración de carga a las indicaciones del fabricante de la batería. Cuando se alcanza la duración de carga deseada, finaliza la fase de tensión constante y el Sunny Island pasa a la carga de mantenimiento.
Carga de mantenimiento
La carga de mantenimiento sirve para mantener la batería totalmente cargada sin sobrecargarla. Cuando comienza la carga de mantenimiento, la gestión avanzada de baterías reduce gradualmente la tensión de carga hasta alcanzar el valor de consigna fijado para la carga de mantenimiento. La gestión avanzada de baterías mantiene esta tensión de carga hasta que finaliza la carga de mantenimiento. La carga de mantenimiento termina cuando se cumple una de estas condiciones:
La suma de todas las descargas de la batería es del 30 % de la capacidad nominal.
El estado de carga actual es inferior al 70 % de la capacidad de carga disponible.
La gestión avanzada de baterías pasa de la carga de mantenimiento a la fase de corriente constante. Si la red aislada está conectada a la red pública, la gestión avanzada de baterías también puede pasar de la carga de mantenimiento al estado de reposo.
Estado de reposo
En el estado de reposo, el Sunny Island pasa al modo en espera y ahorra energía. Si en sistemas de la red pública ha transcurrido el tiempo ajustado para la duración de la carga de mantenimiento (parámetro Tiempo hasta pasar a modo de ahorro de energía), la gestión avanzada de baterías pasa a un estado de reposo y los equipos consumidores conectados se abastecen exclusivamente de la red pública. El Sunny Island abandona el estado de reposo en intervalos ajustables (parámetro Duración máxima del modo de ahorro de energía) o cuando la tensión de la batería por celda disminuye en 0,14 V. Así se consigue que la batería esté siempre completamente cargada.
