DC-gekoppelte Inselnetzsysteme

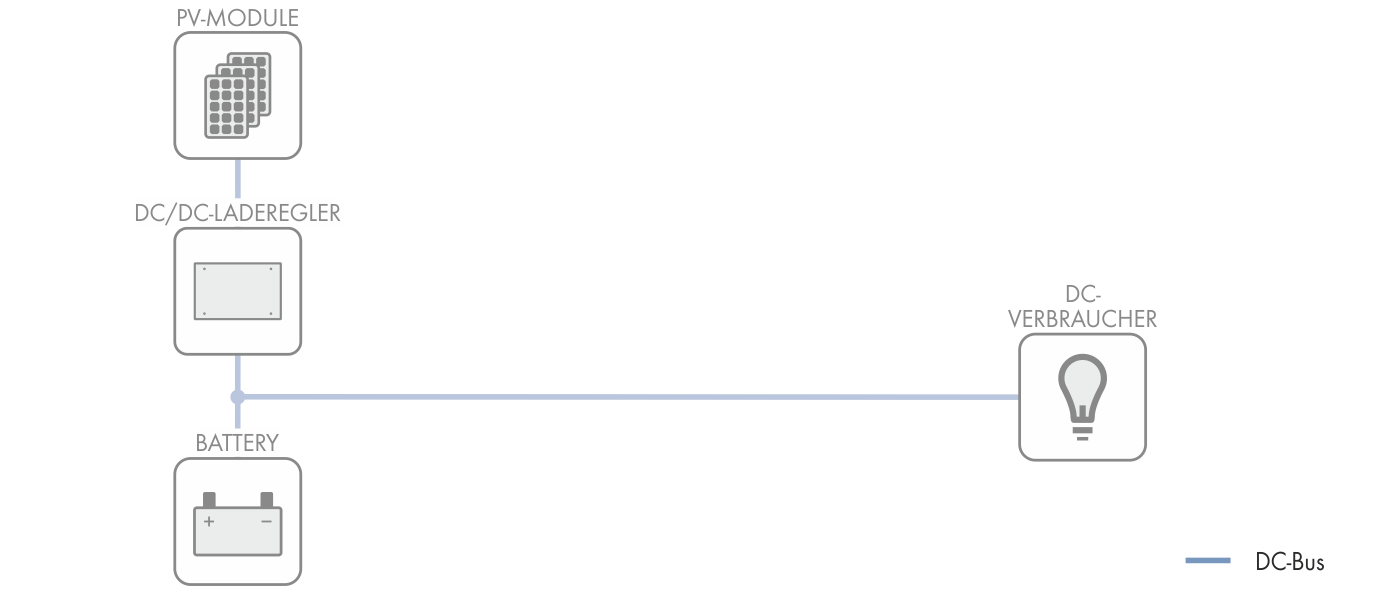

Beispiel eines DC-gekoppelten Systems

Bei der DC-Kopplung werden alle Energieerzeuger ausschließlich über Gleichstrom gekoppelt. Der PV-Generator wird über spezielle DC/DC‑Laderegler eingebunden. Tagsüber speichert die Batterie die vom PV-Generator zur Verfügung gestellte Energie, die abends für den Betrieb der Beleuchtung wieder zur Verfügung steht.

Die DC-Kopplung eignet sich für einfache Systemkonstellationen und ist vorteilhaft, wenn die elektrische Versorgung primär für die Beleuchtung genutzt wird. Ein Anwendungsbeispiel ist das Solar-Home-System (SHS) im Leistungsbereich von einigen hundert Watt Leistung.

Wechselstromverbraucher können nur mit einem zusätzlichen, kleinen Wechselrichter in einem DC-gekoppelten Inselnetzsystem betrieben werden.
