Frequency Shift Power Control
Sind im Inselnetz-Betrieb auf der AC-Seite PV-Wechselrichter angeschlossen, muss der Sunny Island deren Ausgangsleistung begrenzen können. Dieser Fall tritt z. B. ein, wenn die Batterie des Wechselrichters Sunny Island vollgeladen ist und das Leistungsangebot aus der PV-Anlage den Leistungsbedarf der angeschlossenen Verbraucher übersteigt.
Damit die überschüssige Energie die Batterie nicht überlädt, erkennt der Sunny Island diese Situation und verändert die Frequenz am AC-Ausgang. Diese Frequenzänderung wertet der PV‑Wechselrichter aus. Sobald sich die Netzfrequenz erhöht und einen bestimmten Wert f Start Delta überschreitet, begrenzt der PV-Wechselrichter seine Leistung entsprechend.

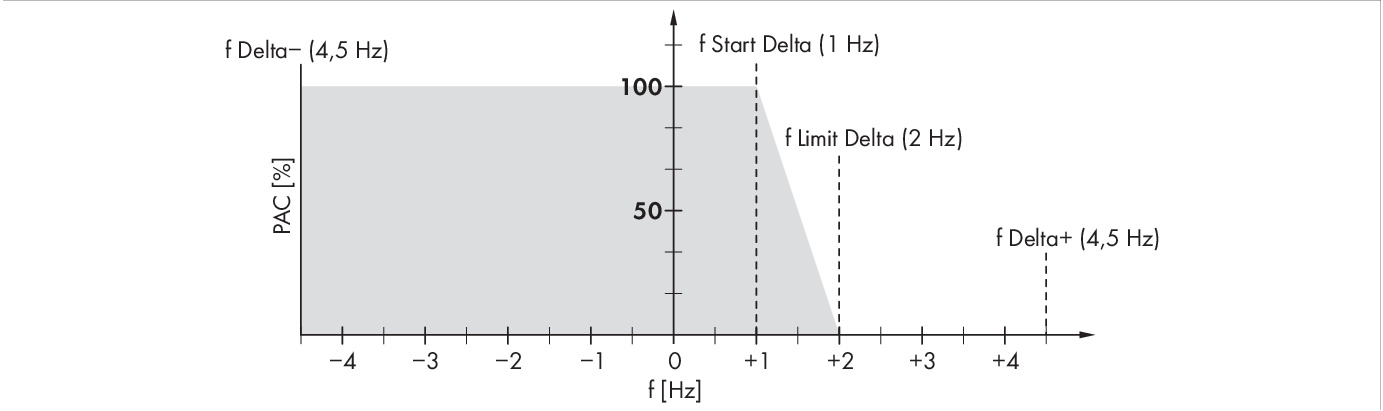

Funktion der Frequency Shift Power Control
|
Bezeichnung |
Erklärung |
|---|---|
|
f |
Grundfrequenz des Inselnetzes (50 Hz) |
|
f Delta- bis f Delta+ |
Maximaler Bereich bezogen auf die Grundfrequenz, in dem der PV‑Wechselrichter aktiv ist. |
|
f Start Delta |
Frequenzerhöhung bezogen auf die Grundfrequenz, bei der die Leistungsregelung über die Frequenz beginnt. |
|
f Limit Delta |
Frequenzerhöhung bezogen auf die Grundfrequenz, bei der die Leistungsregelung über die Frequenz endet. Die Leistung des PV‑Wechselrichters beträgt hier 0 W. |
Wird die Grenze f Delta- unterschritten oder die Grenze f Delta+ überschritten, trennen sich die PV‑Wechselrichter vom Inselnetz. Wenn ein Generator im Inselnetz in Betrieb ist, bestimmt der Generator die Frequenz und die PV‑Wechselrichter reagieren auf bestimmte Frequenzänderungen durch den Generator. Bei Generatoren ist die Frequenz der Ausgangsspannung unter Last bei 50 Hz. Deshalb werden die PV‑Wechselrichter in den meisten Fällen ihre gesamte Leistung an das Inselnetz abgeben, selbst wenn der Generator in Betrieb ist. Wenn die aktuelle Batteriespannung größer ist als die Batteriesollspannung und außerdem auf einen Generator synchronisiert werden soll, hebt der Sunny Island kurzfristig die Frequenz an und die PV‑Wechselrichter trennen sich über die Frequenzabregelung (Überfrequenz) vom Inselnetz. Anschließend synchronisiert sich der Sunny Island mit dem Generator.
