Mischung von AC- und DC-gekoppelte Inselnetzsystemen

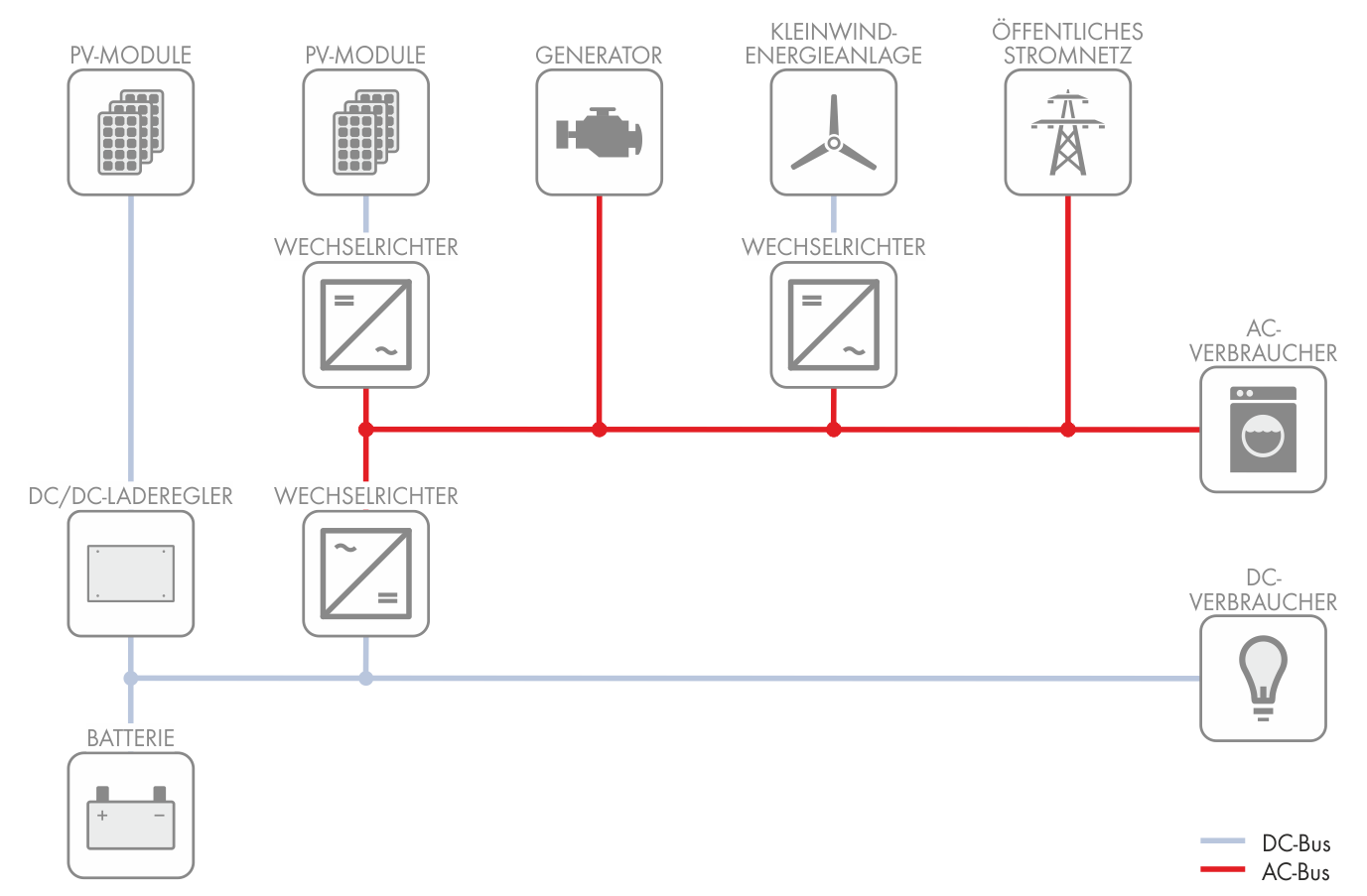

Beispiel eines Mischsystems mit AC- und DC-Kopplung

Mischsysteme mit AC- und DC-Kopplung eignen sich besonders, um Wechselstromverbraucher des mittleren Leistungsbereichs mit DC-Energiequellen zu koppeln. Gleichzeitig kann im Mischsystem die Batterie über einen Generator aufgeladen werden. Mischsysteme dienen der Versorgung entlegener Verbraucher und werden einem höheren Energiebedarf gerecht. Dementsprechend kommen Mischsysteme in Farmhäusern, kleineren Betrieben oder Bauernhöfen zum Einsatz.

Bei der Anlagenauslegung ist zu berücksichtigen, dass die Nennleistung der Wechselrichter der notwendigen Verbraucherleistung entsprechen muss. Auch wenn mehr Leistung aus PV-Anlage und Windenergieanlage zur Verfügung steht, begrenzt der Wechselrichter die AC-seitig zur Verfügung stehende Leistung. Die Auslegung von Mischsystemen ist deutlich komplexer als die Auslegung reiner AC-gekoppelter Systeme.
