Systeme mit öffentlichem Stromnetz als Energiereserve für den Batteriespeicher

Das öffentliche Stromnetz kann als Energiereserve anstelle eines Dieselgenerators genutzt werden. Die Energie vom öffentlichen Stromnetz kann vom Sunny Island über verschiedene Einstellungen angefordert werden.

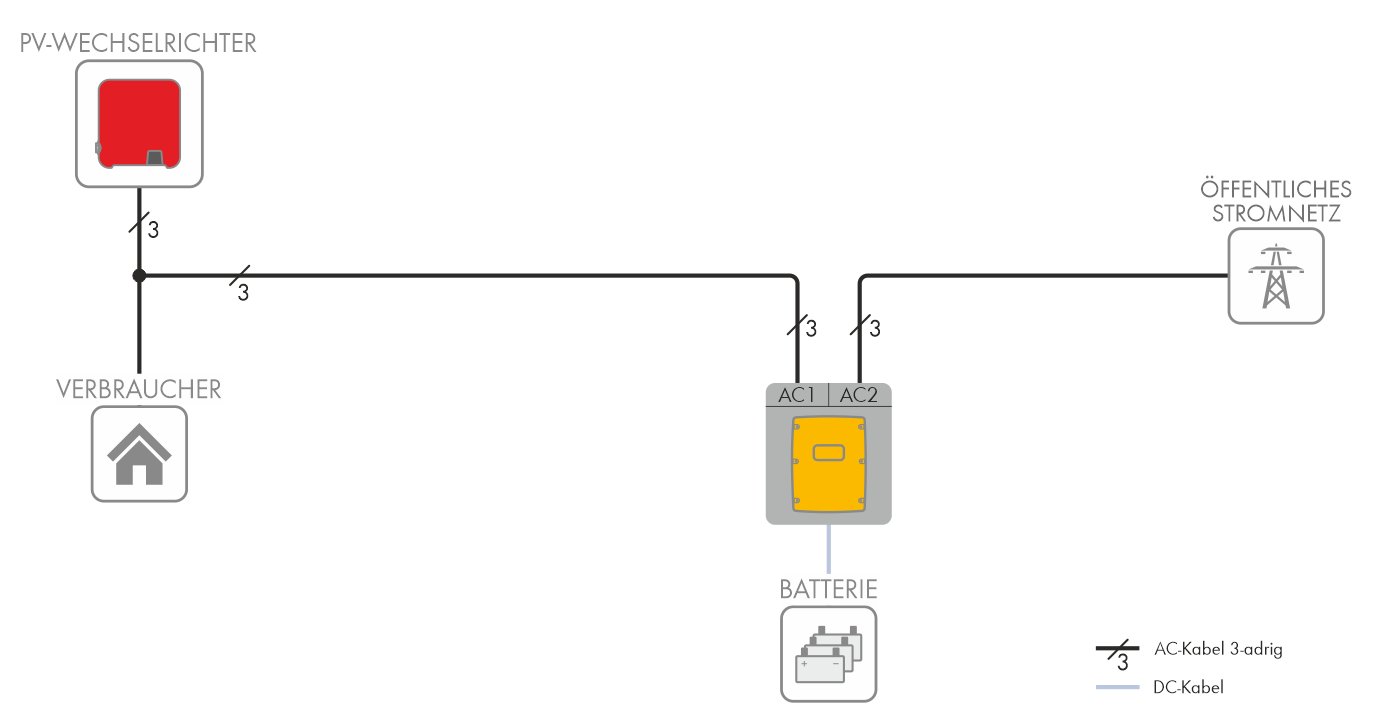

Für den Off-Grid-Modus mit öffentlichem Netz ist ein Systemaufbau nach folgender Abbildung umzusetzen. So kann sich der Sunny Island bei Anforderung jederzeit mit dem Netz synchronisieren und das Netz wieder trennen und behält so die Kontrolle über die sichere Versorgung aller Verbraucher. Nach erfolgreicher Synchronisation bestimmt die externe Quelle die Spannung und Frequenz des Gesamtsystems.

7702382988

Im Off-Grid-Modus können Verbraucher und PV-Wechselrichter an Anschluss "AC1" und das Netz an den Anschluss "AC2" angeschlossen werden.

    Netzgekoppelte Systeme im Off-Grid-Modus
    Systeme mit öffentlichem Stromnetz als Hauptversorger der Verbraucher
