Systeme mit öffentlichem Stromnetz als Hauptversorger der Verbraucher und Dieselgenerator als Energiereserve bei Netzausfall

Wenn Sunny Islands in einem Netzersatzsystem mit Dieselgenerator installiert werden, ist der Installateur dafür zuständig den DIGIN (Digital Input) einzustellen. Der DIGIN zeigt dem Sunny Island an, dass es im Fall eines Netzausfalls einen Dieselgenerator gibt. Dadurch kann der Sunny Island den Dieselgenerator durch ein Zwei-Draht-Signal starten. Wenn der Sunny Island den Generator durch Fernstart anfordert, bietet er gleichzeitig Rückstromschutz, um zu vermeiden, dass der PV-Strom wieder in den Generator eingespeist wird. Diese Funktion des Sunny Island gibt dem Installateur mehr Freiheit bei der Auslegung und Installation eines Backup-Systems.

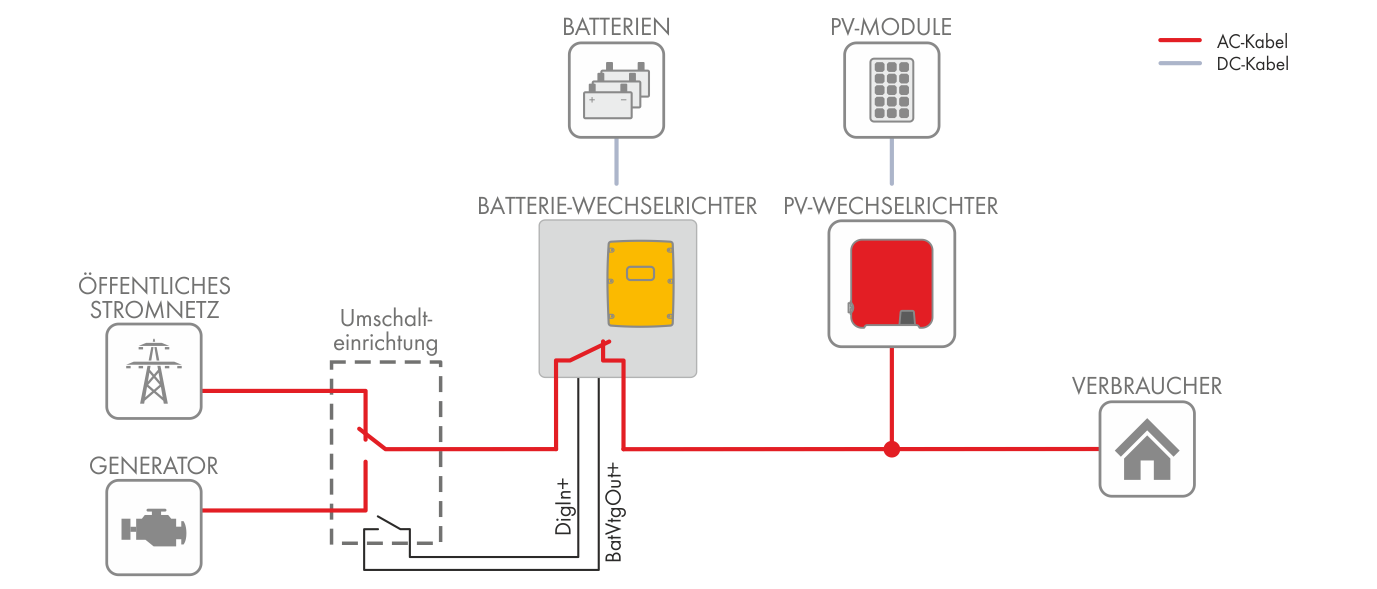

System mit öffentlichem Stromnetz als Hauptversorger der Verbraucher mit Dieselgenerator

Der Sunny Island hat einen Anschluss für eine externe AC-Versorgung, der mit AC2 Grid/Generator gekennzeichnet ist. Der Digital Input dient dazu, dem Sunny Island mitzuteilen, ob gerade ein Dieselgenerator oder Netz am AC2-Anschluss angeschlossen ist.

Wenn der Digital Input einen offenen Stromkreis erkennt, wird der Sunny Island mit Netzparametern betrieben und kann dann zusätzlich überschüssigen Strom in das Netz einspeisen. Wenn der Digital Input einen geschlossenen Stromkreis erkennt, bekommt der Sunny Island ein Signal, dass der Generator angefordert werden kann. Wenn der Generator zugeschaltet wurde, speist der Sunny Island durch den automatischen Rückleistungsschutz keine Leistung über die AC2-Verbindung in den Generator. Durch die Generator Reverse Power-Funktion (Generatorrückleistung) des Sunny Islands wird der Generator geschützt.

Bei der Nutzung eines Dieselgenerators und eines öffentlichen Netzes, muss der Installateur ein Schaltgerät einbauen, welches vom Netz auf den Generator umschalten kann. Dies kann entweder durch eine Umschalteinrichtung (ATS) oder einen manuellen Transfer-Schalter erfolgen.

Die Verwendung einer Umschalteinrichtung mit neutraler Übergangsposition ist sehr zu empfehlen. Die Umschalteinrichtung benötigt mindestens 5 Sekunden, um den Sunny Island vom Netz und vom Generator zu trennen.

Wenn ein manueller Schalter eingebaut ist, lassen Sie diesen für mindestens 5 Sekunden in Position AUS, bevor Sie ihn auf die neue Position einstellen.

Zum Schließen des DIGIN-Stromkreises ist die Umschalteinrichtung mit einem Hilfskontakt zu versehen, um den DIGIN mit einem logischen Signal anzusteuern. Ist dieser Kontakt offen, ist das Netz zugeschaltet. Wenn nicht, ist der Generator zugeschaltet.

Falls jedoch kein Hilfsrelais zur Verfügung steht, muss der Installateur ein externes Relais/Schütz mit einer 230 V-Spule kaufen. Die Spannungsversorgung der Spule muss netzseitig durch den Transfer-Schalter erfolgen. Bei Netzausfall wird die Spule nicht mehr mit Spannung versorgt und der Kontakt schließt sich.

Das DIGIN-Signal im Sunny Island belegt zwei Hilfsanschlüsse. Diese befinden sich über den Multifunktionsrelais (unten rechts neben den Leiterplatten im Inneren des Sunny Islands). Die Anschlüsse, die benutzt werden sollen, sind BatVtg+ und BatVtg — zusammen mit Digin+ and Digin--. Die beiden Anschlüsse BatVtg- und Digin -- mit einem kleinen Jumper brücken, um den Stromkreis zu schließen.

Als nächstes muss der Anschluss BatVtg+ mit dem Öffnerkontakt des externen Relais/Schütz verbunden werden. Es handelt sich hierbei um ein externes Schütz oder um das in der Umschalteinrichtung integrierte Schütz.

Anschließend muss der Anschluss Digin+ mit dem gemeinsamen Anschluss des externen Relais verbunden werden. Betrachten Sie diesen Stromkreis als Kommunikationsstromkreis und schalten Sie diesen nicht parallel zur AC-Spannung oder zu Stromkabeln. Dies könnte zu Signalstörungen beim Sunny Island führen. Bei Netzausfall sollte am Relais keine Spannung anliegen. Die Spannungsversorgung eines externen Relais muss netzseitig durch den Transfer-Schalter erfolgen.

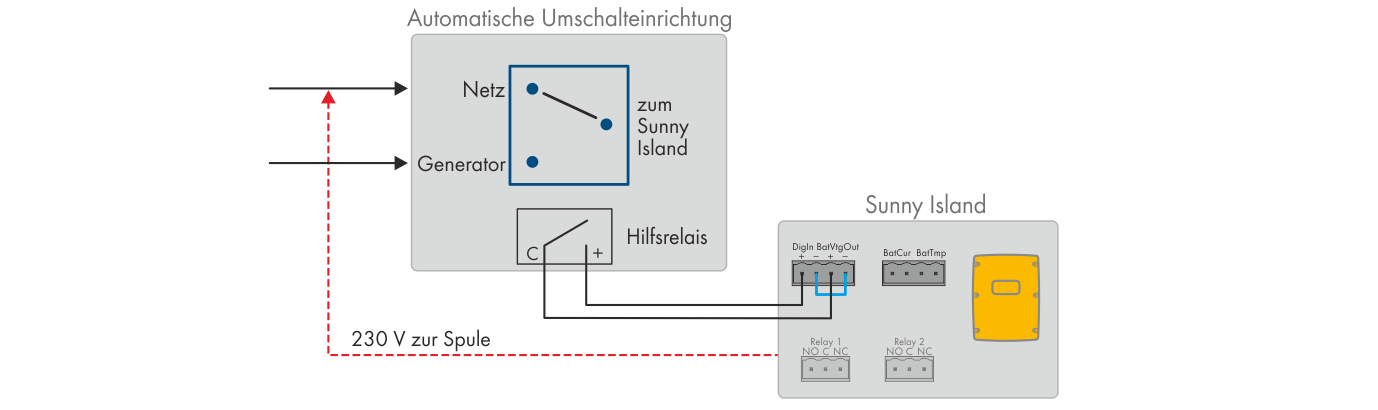

Automatische Umschalteinrichtung
