Anlagenauslegung mit Sunny Design
Sunny Design ist eine Software für die Planung und Auslegung von PV-Anlagen und PV-Hybrid-Systemen. Über Sunny Design erhalten Sie eine Empfehlung für eine mögliche Auslegung Ihrer PV-Anlage oder Ihres Inselnetzsystems.
Die Print-Version der Bedienungsanleitung Sunny Design finden Sie im Download-Bereich unter https://www.sma.de/service/downloads.html.
Die Online-Version Sunny Design Web können Sie nur über das Internet nutzen (www.SunnyDesignWeb.com).
Nach der Registrierung in Sunny Design Web ist es möglich, unterschiedliche Anlagen zu berechnen und für weitere Berechnungen bzw. Anpassungen zu speichern.
Im folgenden Beispiel zeigen wir Ihnen die Auslegung einer Inselanlage:

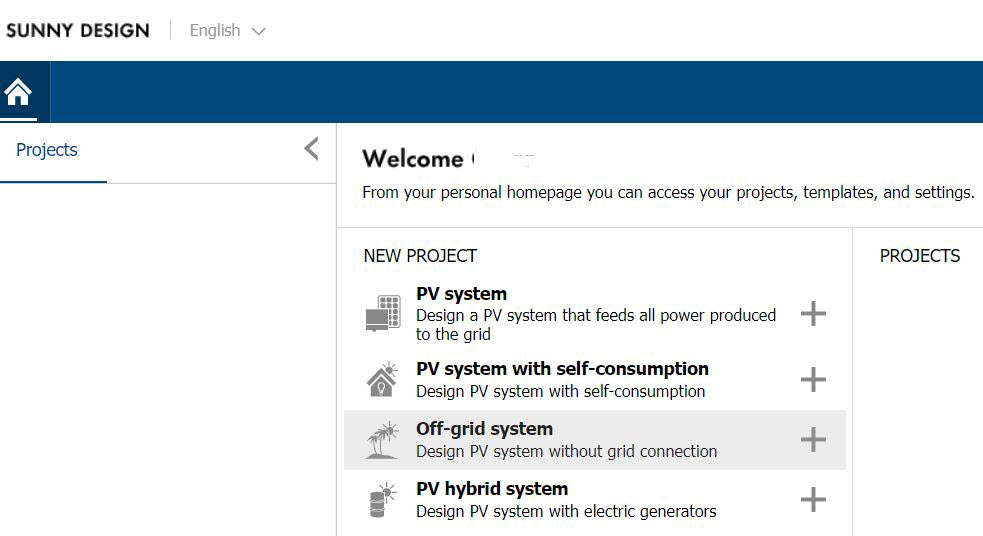

- Wählen Sie auf der Startseite unter Projects > New als neues Projekt Off-grid system (Inselnetzsystem).

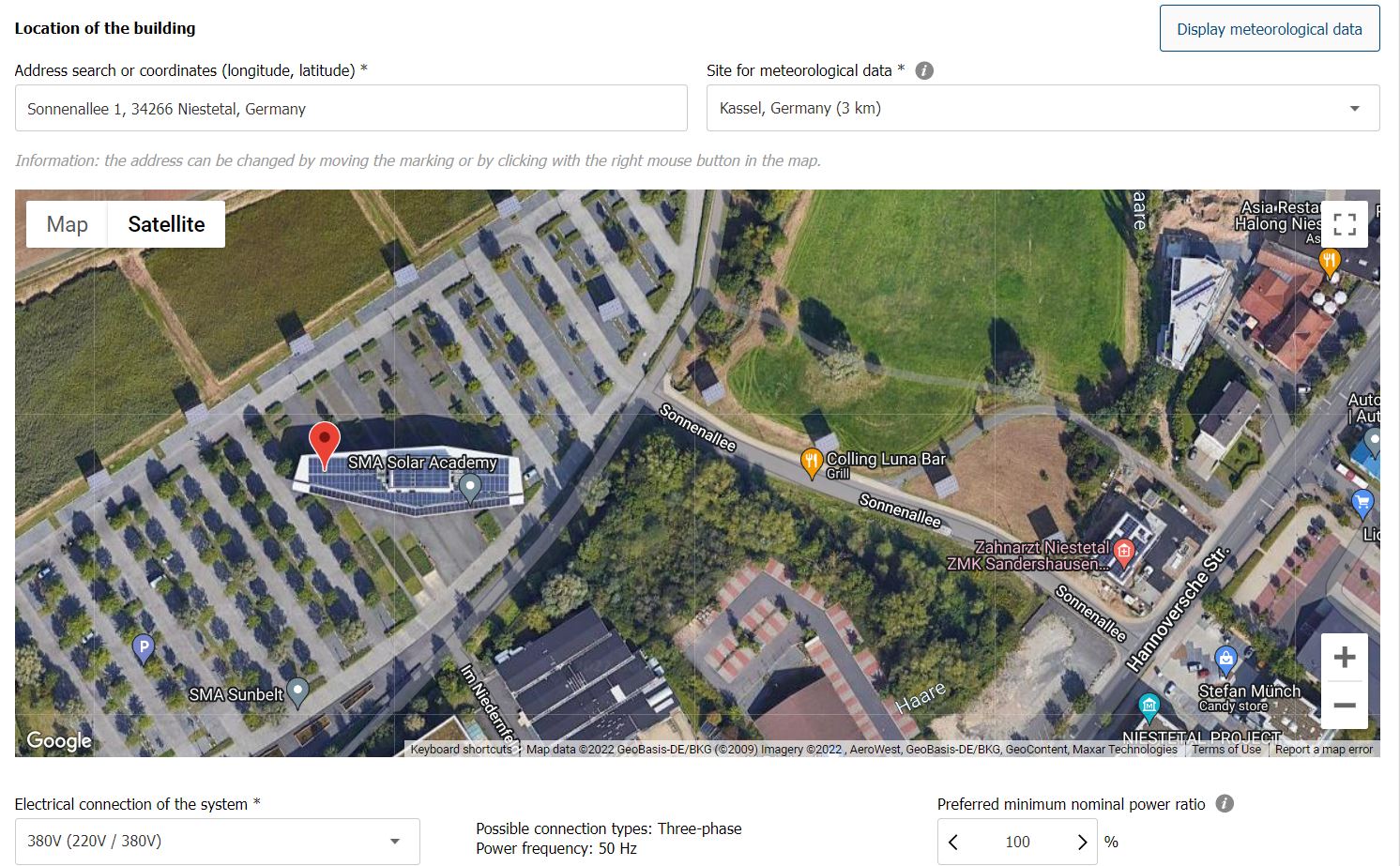

- Geben Sie im Menü Project data die Projektdaten ein, u. a. Project name (Projektnamen), Location of the building (Standort des Gebäudes) und Electrical connection of the system (Elektrischer Anschluss des Systems).
Wenn alle erforderlichen Daten eingegeben wurden, [Define load profile] (Zur Definition des Verbrauchsprofils) wählen. - Im Menü Load profile (Verbrauchsprofil) muss das Lastprofil definiert werden.
Im YouTube-Kanal von SMA Solar Technology gibt es Videos auf Deutsch und Englisch, die genau erläutern, wie Sie mit Sunny Design ein Lastprofil definieren können.
Darüber hinaus gibt es auch vordefinierte Lastprofile zur Auswahl.
Nach Eingabe der Daten [Configuration of the PV System] (Zur Konfiguration der PV-Anlage) wählen. - Im Menü PV system (PV-Anlage) zunächst die PV arrays (PV-Generatoren) konfigurieren. Diese können visuell abhängig vom Dach oder manuell definiert werden.

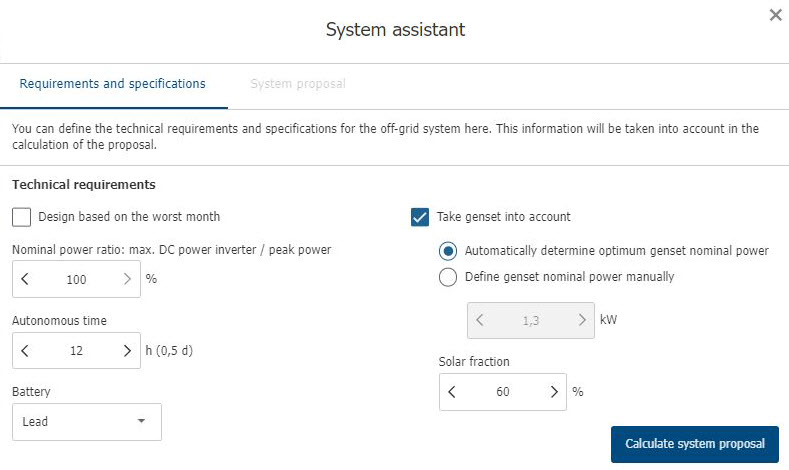

Wenn Sie Manual planning (Manuelle Planung) wählen, können Sie die PV-Generatorleistung manuell eingeben oder über den System assistant (Systemassistent) des Programms automatisch berechnen lassen. - Wenn Sie [Calculate system proposal] (Systemvorschlag berechnen) wählen, berechnet der Systemassistent einen Vorschlag, den Sie bearbeiten und übernehmen können.

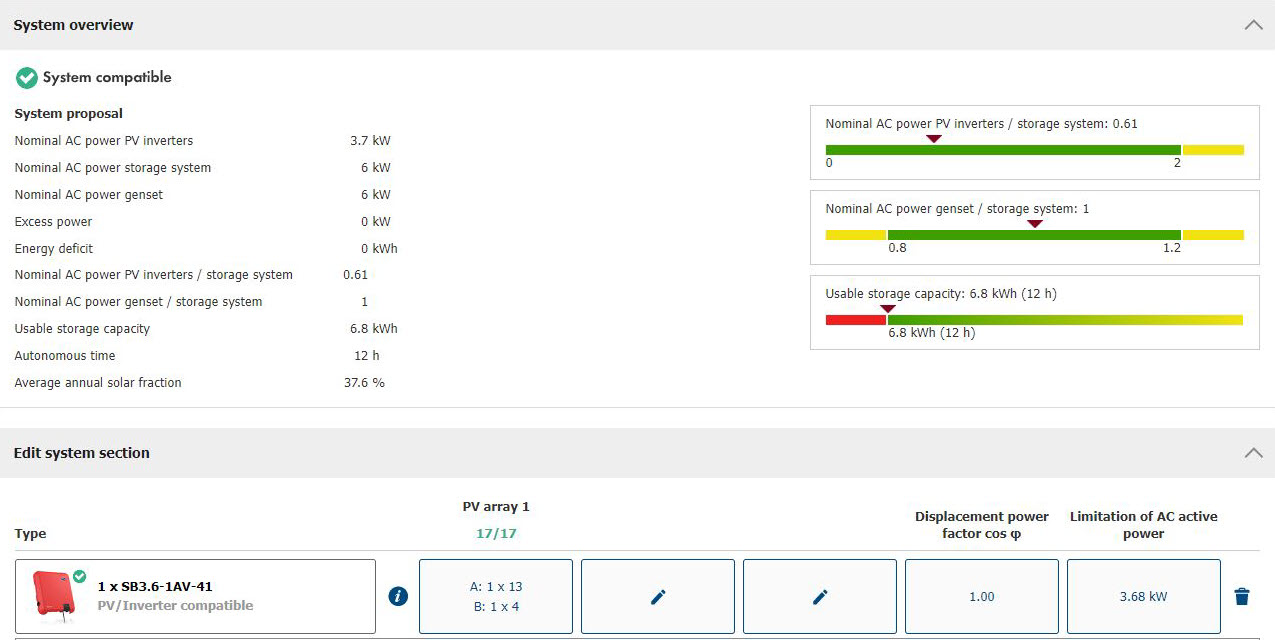

Hinweis: Diese Kalkulation sollte unbedingt überprüft werden. - Der Systemassistent kalkuliert auch die Größe und Leistung von Batterie und Photovoltaik sowie deren Wechselrichtern.
- Um die vom Systemassistenten vorgenommene Kalkulation zu überprüfen entweder [Battery system configuration] (Zur Konfiguration des Batteriesystems) oder in der Menüleiste Battery system wählen.
- Wenn ein Dieselgenerator vorhanden ist, kann dieses im Menü Genset angepasst werden. Die automatisch berechnete Größe des Generators (kVA) sollte von Ihnen überprüft werden.
- Zur Berechnung der Kabel-Leitungsquerschnitte entweder [Cable sizing] (Zur Leitungsdimensionierung) oder in der Menüzeile Cables (Leitungen) wählen.

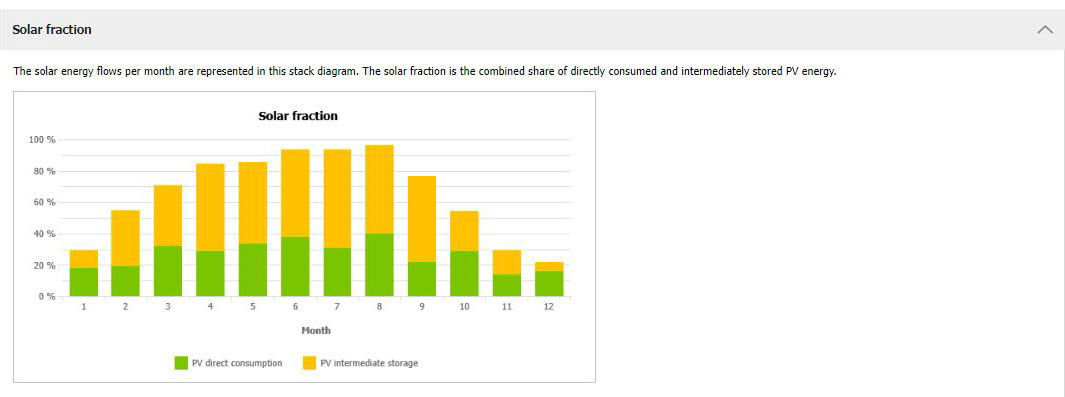

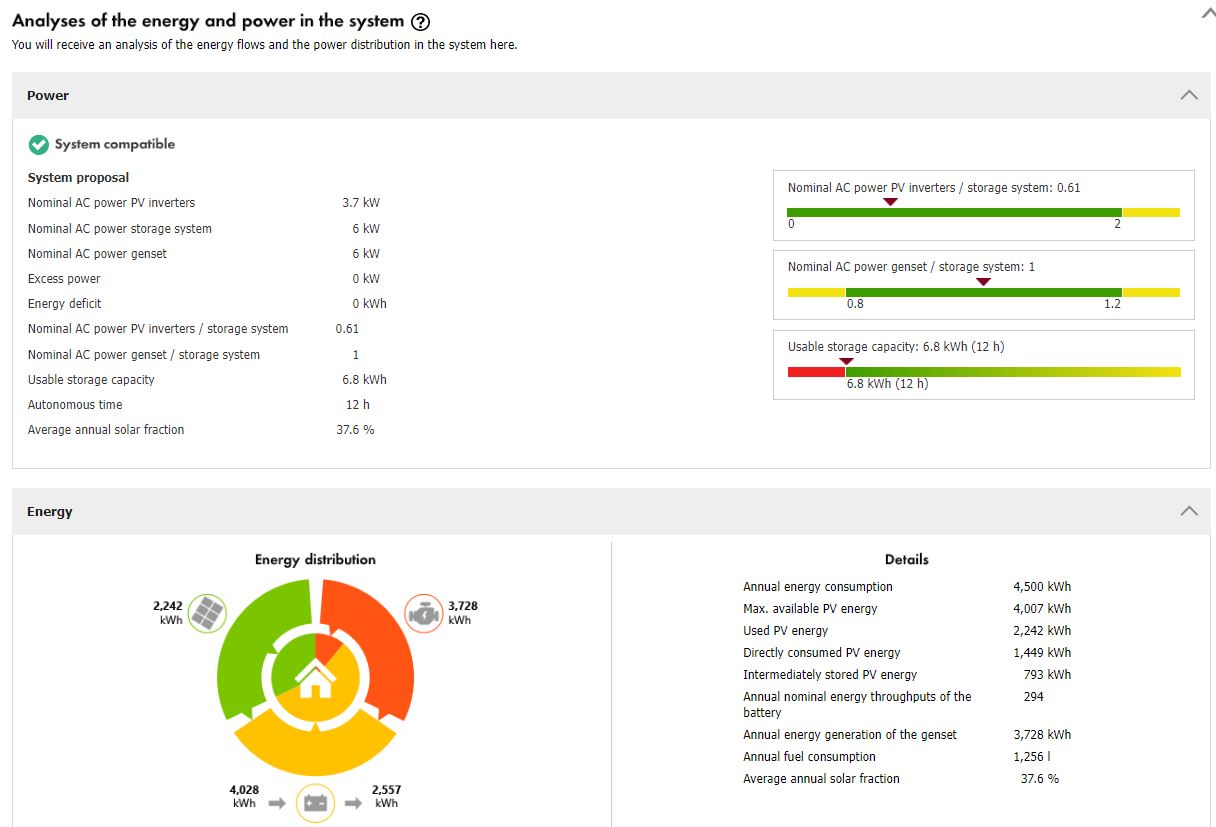

- Im Menü Analyses of the energy and power in the system (Systemanalyse Energie und Leitung) werden in einer Übersicht Energie und Leistung der Anlage angezeigt sowie in einer Simulation, wie sich diese Werte innerhalb des Systems verteilen bzw. welche Energiequellen das System versorgen. In der Jahresverteilungsprognose ist die monatlich unterschiedliche Einstrahlung dargestellt.

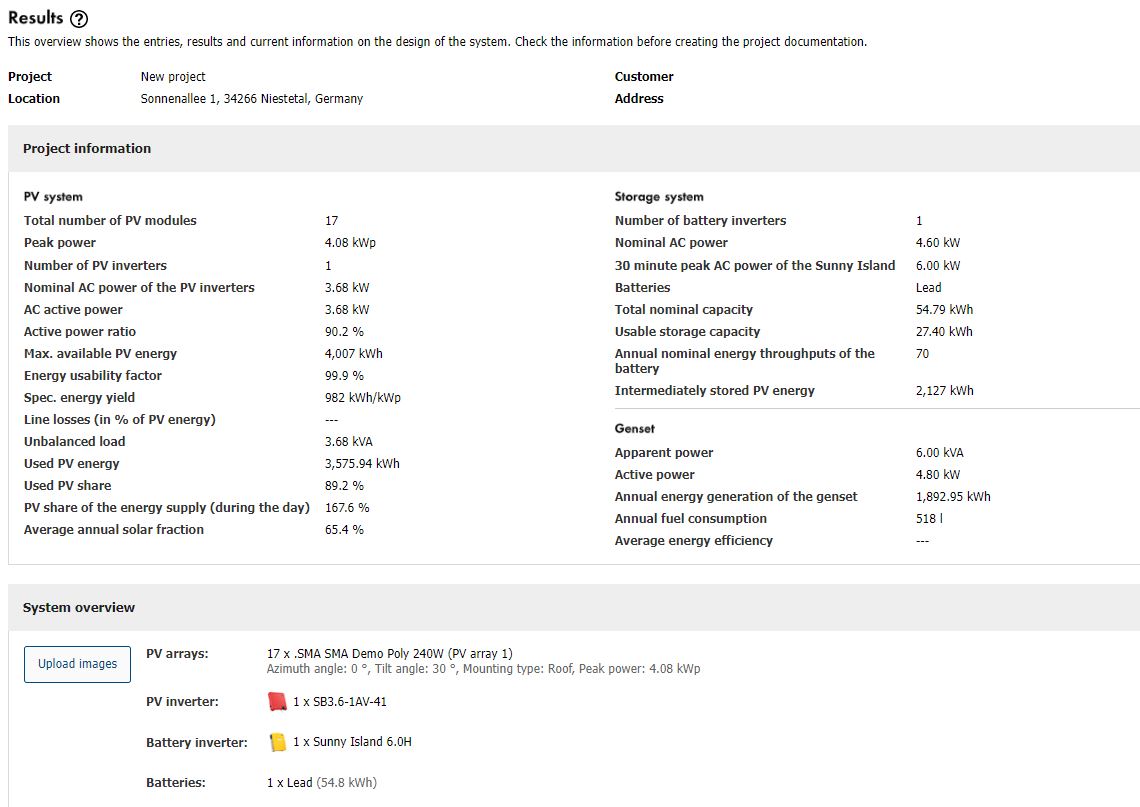

- Im Menü Results sind alle Informationen zu Ihrer Anlage zusammengestellt:
Weitere Informationen zur Auslegung von Inselnetzanlagen mit Sunny Design Web finden Sie in einem Tutorial im YouTube-Kanal der SMA Solar Technology AG.
Eine Bedienungsanleitung speziell für die Sunny Design Software können Sie sich in unserem Download-Bereich unter https://portals.sma.de herunterladen.
