Phases de charge
Les paramètres indiqués peuvent être adaptés à la batterie utilisée selon les consignes fournies par le fabricant.

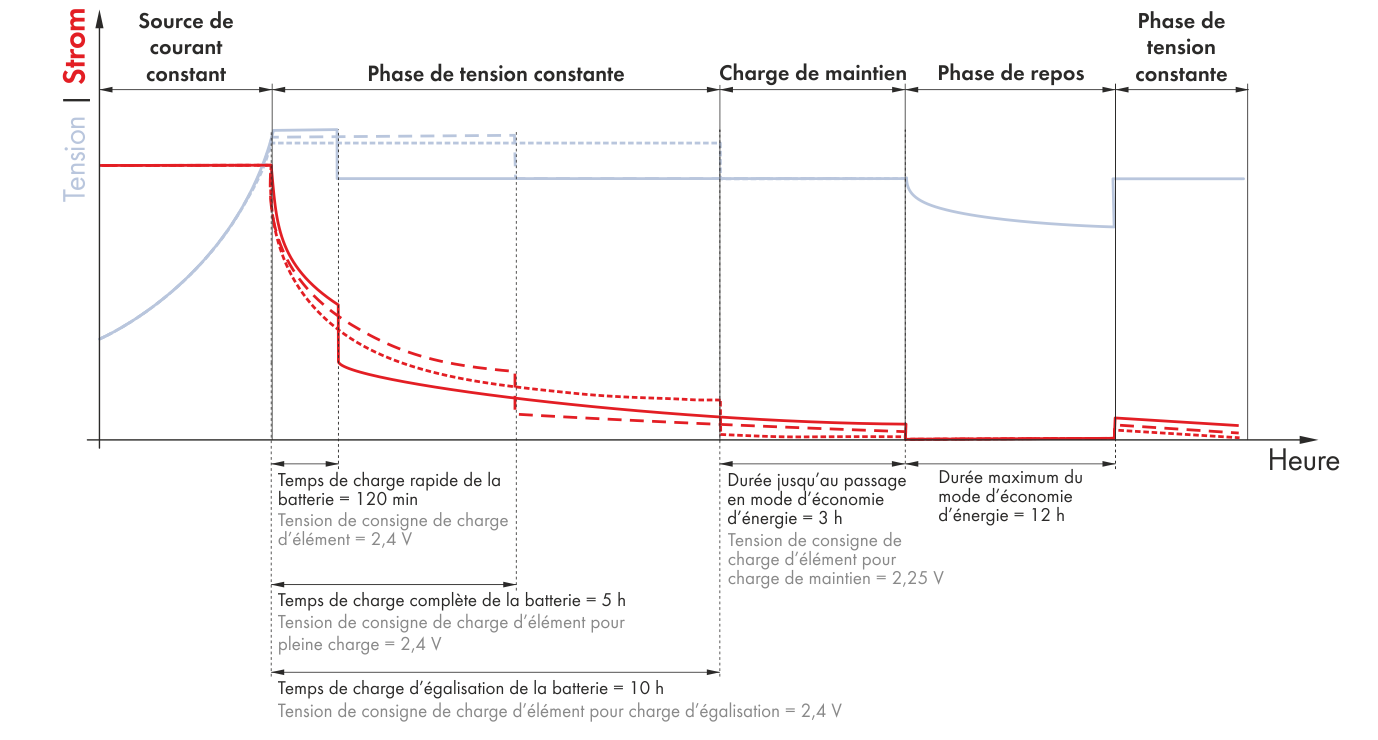

Phases de charge de l’onduleur Sunny Island avec des exemples de valeurs d’une batterie AGM.
Le Sunny Island régule la charge de la batterie selon les 3 phases suivantes :
Phase à courant constant (phase I/phase bulk)
Phase à tension constante (phase d’absorption/phase Uo)
Charge de maintien (floating/phase U)
En cas de fonctionnement sur le réseau électrique public avec le mode Silent activé, une phase de repos s’ajoute.
Phase à courant constant
Durant la phase à courant constant, le système de gestion de batterie a comme tâche première de limiter le courant au courant de batterie maximum admissible. Le courant de charge maximum peut être adapté en réglant le paramètre Courant de charge maximal de la batterie sur la valeur souhaitée par le fabricant de la batterie. Le courant de charge de la batterie disponible est également limité par les paramètres suivants :
Courants nominaux des sources d’énergie externes (paramètre Courant maximal du réseau public et Courant nominal du générateur)
Courant de charge AC maximum de l’onduleur Sunny Island (paramètre Courant de charge de batterie AC maximum)
La valeur atteinte en premier limite le courant de charge de la batterie. Tandis que le courant de charge reste compris dans les valeurs limites définies, la tension de la batterie augmente au fur et à mesure que la batterie se charge. Lorsque la tension de cellule de la batterie a atteint la valeur de consigne spécifiée pour ce type de batterie, la phase à courant constant se termine.
Phase à tension constante
Pendant la phase à tension constante, la tension de batterie est réglée sur une valeur constante. Le courant de batterie diminue alors en continu. Pour la phase à tension constante, le système de gestion de batterie choisit l’un des 3 procédés de charge suivants ( > Procédé de charge) :
Charge rapide (Boost Charge)
Pleine charge (Full Charge)
Charge d’égalisation (Equalization Charge)
Pour chacun de ces 3 procédés de charge, vous pouvez, dans le Sunny Island, régler la hauteur de la tension et la durée de charge sur les valeurs de consigne fournies par le fabricant de la batterie. Une fois la durée de charge souhaitée atteinte, la phase à tension constante se termine et le Sunny Island passe à la charge de maintien.
Charge de maintien
La charge de maintien sert à maintenir la batterie à l’état de pleine charge, sans provoquer sa surcharge. Au début de la charge de maintien, le système de gestion de batterie baisse progressivement la tension de charge jusqu’à ce que la valeur de consigne spécifiée pour la charge de maintien soit atteinte. Cette tension de charge est maintenue par le système de gestion de batterie jusqu’à la fin de la charge de maintien. La charge de maintien se termine si l’une des conditions suivantes est remplie :
La somme de toutes les décharges de la batterie a atteint 30 % de la capacité nominale.
L’état de charge actuel est inférieur à 70 % de la capacité de charge disponible.
Le système de gestion de batterie passe de la charge de maintien à la phase à courant constant. Si le réseau en site isolé est relié au réseau électrique public, le système de gestion de batterie peut également passer de la charge de maintien à l’état de repos.
État de repos
À l’état de repos, le Sunny Island se met en mode veille, économisant ainsi de l’énergie. Dans des systèmes reliés au réseau électrique public, si la durée paramétrée pour la charge de maintien (paramètre Durée jusqu’au passage en mode d’économie d’énergie) est écoulée, le système de gestion de batterie passe à l’état de repos et les charges raccordées sont alimentées exclusivement par le réseau électrique public. Le Sunny Island quitte l’état de repos à des intervalles réglables (paramètre Durée maximale du mode d’économie d’énergie) ou lorsque la tension de la batterie baisse de 0,14 V par cellule. La batterie reste ainsi toujours complètement chargée.
