Requisitos del lugar de montaje:

• El montaje debe hacerse solamente en zonas de acceso limitado (como parcelas privadas o terrenos de empresa). No está permitida la utilización del producto como estación de carga pública.

• Debe elegirse una superficie firme y plana para el montaje (por ejemplo, hormigón o mampostería). La diferencia entre los puntos de fijación exteriores no debe superar los 5 mm.

• La superficie de montaje debe ser de un material no inflamable.

• El montaje debe realizarse de tal forma que el conector del cable de carga esté siempre a una altura de 0,5 m a 1,5 m sobre el nivel del suelo.

• El lugar de montaje debe ser adecuado para el peso y las dimensiones del producto ( > Datos técnicos).

• El lugar de montaje debe estar protegido de la irradiación solar directa. La irradiación solar directa en el producto puede provocar el envejecimiento prematuro de las piezas exteriores de PVC y calentarlo demasiado. En caso de un calentamiento excesivo, el producto reduce su potencia para evitar un sobrecalentamiento.

• El lugar de montaje debe seleccionarse de tal manera que el EV Charger y el vehículo puedan conectarse con el cable de carga. El cable de carga no debe quedar tenso, aplastado o doblado.

• En el producto no puede instalarse ningún otro equipo.

• El lugar de montaje debe ser accesible de forma fácil y segura, sin necesidad de medios auxiliares adicionales como, p. ej., andamios o plataformas elevadoras. De lo contrario, las visitas de mantenimiento solo serán posibles de manera limitada.

• Deben cumplirse las dimensiones climáticas ( > Datos técnicos).

Posiciones de montaje permitidas y no permitidas:

• El producto debe instalarse siempre en una posición autorizada De esta manera se garantiza que no pueda entrar humedad en el producto.

• El producto debería instalarse de tal forma que las señales de los leds puedan leerse sin problemas.

Posiciones de montaje permitidas y no permitidas

Dimensiones para el montaje:

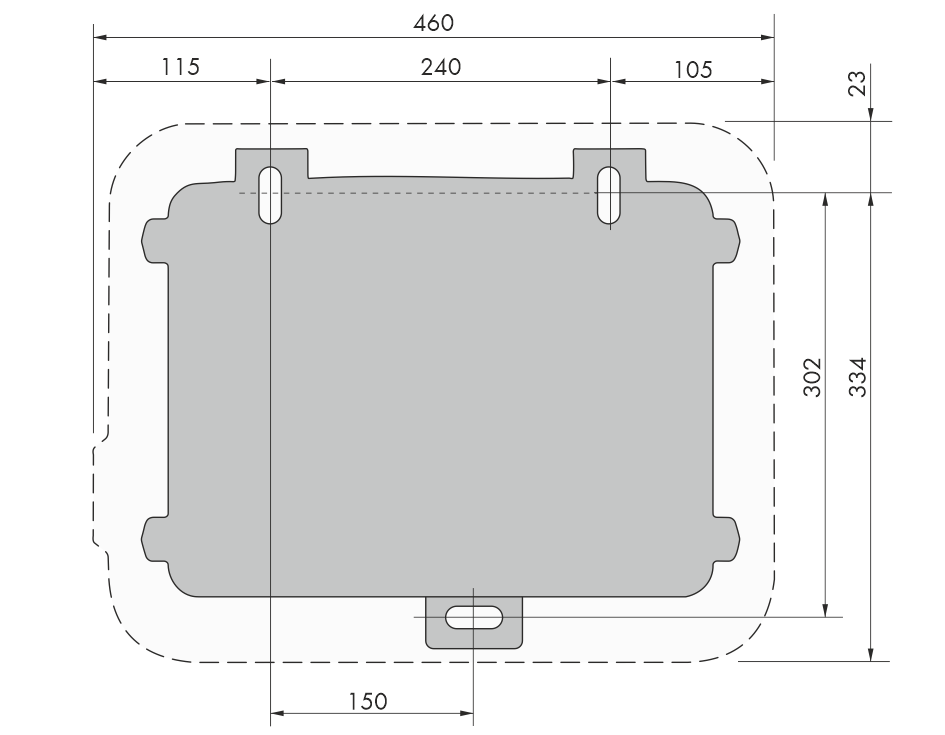

Posición de los puntos de fijación (Medidas en mm)

Distancias recomendadas:

Si se respetan las distancias recomendadas, la disipación suficiente del calor está garantizada. Así evita que se reduzca la potencia debido a una temperatura demasiado elevada.

• Intente respetar las distancias recomendadas respecto a las paredes, otras estaciones de carga, otros inversores u otros objetos.

• Si instala varios productos en zonas con temperaturas ambiente elevadas, aumente la distancia entre los productos y procure que entre suficiente aire fresco.

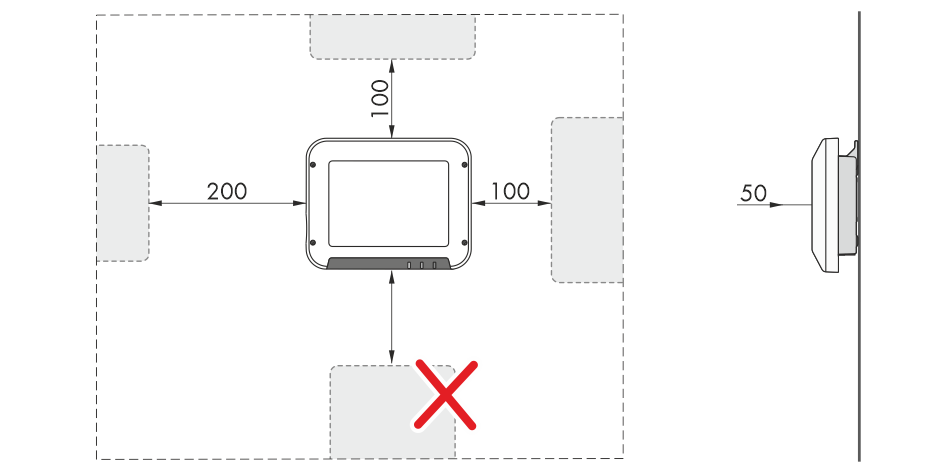

Distancias recomendadas (Medidas en mm)
