Conexión del cable de red

Especialista

PELIGRO

Peligro de muerte por descarga eléctrica en caso de sobretensión y si no hay protección contra sobretensión

Si no hay una protección contra sobretensión, las sobretensiones (por ejemplo, en caso de que caiga un rayo) pueden transmitirse a través del cable de red o de otros cables de datos al edificio y a otros equipos conectados a la misma red. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.

  1. Asegúrese de que todos los equipos de la misma red estén integrados en la protección contra sobretensión existente.
  2. En caso de instalar los cables de red a la intemperie, en el paso de los cables de red del producto desde el exterior a la red en el edificio asegúrese de que haya una protección contra sobretensión adecuada.
  3. La interfaz ethernet del producto está clasificada como “TNV-1” y protege contra sobretensiones de hasta 1,5 kV.

PRECAUCIÓN

Daños en el producto por penetración de humedad

Si penetra humedad, el producto podría resultar dañado y sus funciones podrían verse limitadas.

  1. Conecte el cable de red en el producto con el manguito de protección RJ45 suministrado.

Material adicional necesario (no incluido en el contenido de la entrega):

  • Un cable de red

Requisitos del cable de red:

Tanto la longitud como la calidad del cable influyen en la calidad de la señal. Tenga en cuenta estos requisitos del cableado:

  • Tipo de cable: 100BaseTx

  • Categoría del cable: al menos Cat5e

  • Tipo de conector: RJ45 de Cat5, Cat5e o mayor

  • Apantallamiento: SF/UTP, S/UTP, SF/FTP o S/FTP

  • Número de pares de conductores y sección del conductor: mínimo 2 x 2 x 0,22 mm²

  • Longitud máxima del cable entre dos integrantes de la red con latiguillo: 50 m

  • Longitud máxima del cable entre dos integrantes de la red con cable de instalación: 100 m

  • Resistente a los rayos UV para aplicaciones en exteriores.

Procedimiento:

  1. Desconecte el producto de la tensión ( > Desconexión del producto de la tensión).
  2. Desenrosque la tapa de protección de la hembrilla de red.
  3. Extraiga el manguito protector del casquillo roscado presionándolo.
    4. 8960863756

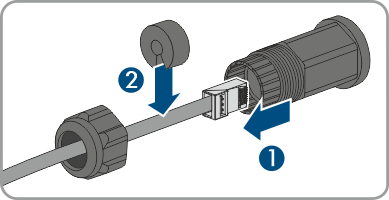

  4. Pase el cable de red por la tuerca de unión y el casquillo roscado y fije el manguito protector al cable de red.
    5. 2047410700
  5. Presione el manguito protector e introdúzcalo en el casquillo roscado.
    6. 2371694604

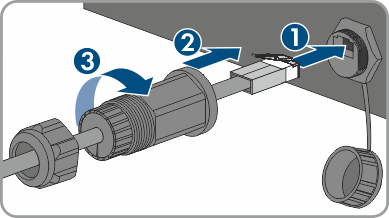

  6. Inserte el conector de red del cable en la hembrilla de red del producto y asegúrese de que el cable esté correctamente insertado. Gire el casquillo roscado sobre la rosca de la hembrilla de red del producto.
    7. 2371694988

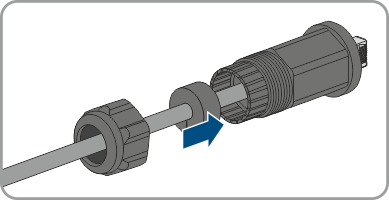

  7. Enrosque la tuerca de unión en el casquillo roscado.
  8. Si desea establecer una conexión directa, conecte el otro extremo del cable de red directamente al dispositivo terminal.
  9. Si quiere integrar el producto en una red local, conecte a la red local el otro extremo del cable de red (por ejemplo, a través de un rúter).
