Jelforrás csatlakoztatása a digitális bemenetre
A digitális jelek továbbíthatók a DI aljzathoz. Digitális jelforrásként használható pl. egy puffermodul.
Kiegészítésként szükséges anyag (nem tartalmazza a csomag):
Digitális jelforrás max. 4 potenciálmentes érintkezőhöz
Csatlakozókábel
A jelkábellel szembeni követelmények:
A kábel hossza és minősége kihat a jel minőségére. Vegye figyelembe az alábbi kábelkövetelményeket:
A kábelerek száma: legalább 2
Vezető keresztmetszete: 0,2 mm²-től 1,5 mm²-ig (32 AWG-től 16 AWG-ig)
Maximális kábelhossz: 30 m (98 ft)
UV-álló, kültéri lefektetés esetén
Feltételek:
A jelforrás műszaki szempontból legyen alkalmas a digitális bemenetek csatlakoztatására ( > Műszaki adatok).
A csatlakozókábel legyen előkészítve a többpólusú kapocsléc csatlakoztatásához ( > A csatlakozókábelek előkészítése).
Áttekintés:
A pin kiosztása a DI/DO csatlakozón
Pin | Pin kiosztása | Magyarázat |
|---|---|---|
1 | DI1 | A puffermodul állapota |
2 | DI2 | Foglalt jövőbeli alkalmazásokhoz |
3 | DI3 | Gyorsleállítás* |
4 | DI4 | Foglalt jövőbeli alkalmazásokhoz |
5 | 24 V | Tápfeszültség kimenete |
1 | DO1 | Foglalt jövőbeli alkalmazásokhoz |
2 | DO2 | Foglalt jövőbeli alkalmazásokhoz |
3 | DO3 | Foglalt jövőbeli alkalmazásokhoz |
4 | DO4 | Foglalt jövőbeli alkalmazásokhoz |
5 | GND | Test |
* A gyorsleállítási funkcióval rendelkező SMA termékekkel kapcsolatos információkhoz lásd az SMA termékek útmutatóját.
Az átkapcsolás áttekintése:

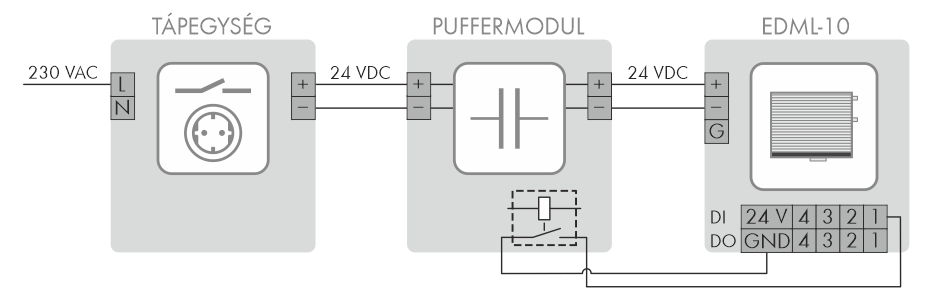

Puffermodul csatlakoztatása (példa)
Eljárás:
- Csatlakoztassa a csatlakozókábelt a digitális jelforrásra (lásd a gyártó útmutatóját).
- Csatlakoztassa a csatlakozókábelt a mellékelt 5 pólusú kapocslécekre. Ehhez a csavarokat a szükséges rögzítési pontokon megfelelő szerszámmal lazítsa meg, helyezze be a kábelereket a rögzítési pontokon, és kézzel húzza meg a csavarokat a rögzítési pontokon.
- Csatlakoztassa az 5 pólusú kapocslécet a DI csatlakozóra. Ennek során vegye figyelembe a pin kiosztását.
- Biztosítsa, hogy a kábelerek helyesen legyenek csatlakoztatva és fixen legyenek rögzítve.
- Jegyezze le a csatlakozók kiosztását.
