Collegamento della sorgente di segnale all’ingresso digitale
I segnali digitali possono essere trasmessi alla presa DI. Come sorgente di segnale digitale è possibile utilizzare ad es. un modulo tampone.
Altro materiale necessario (non compreso nel contenuto della fornitura):
-
Sorgente di segnale con un massimo di 4 contatti a potenziale zero
-
Cavo di collegamento
Requisiti dei cavi di segnale:
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Rispettare i seguenti requisiti dei cavi:
-
Numero dei fili: almeno 2
-
Sezione conduttore: 0,2 mm² a 1,5 mm² (32 AWG a 16 AWG)
-
Lunghezza massima del cavo: 30 m (98 ft)
-
Resistenza ai raggi UV in caso di posa all’esterno
Requisiti:
La sorgente del segnale deve essere adatta a livello tecnico per il collegamento agli ingressi digitali ( > Dati tecnici).
Il cavo di collegamento deve essere idoneo per il collegamento alla morsettiera multipolare ( > Preparazione del cavo di collegamento).
Panoramica:
Assegnazione dei pin sul collegamento DI/DO
Pin | Assegnazione dei pin | Spiegazione |
|---|---|---|
1 | DI1 | Stato del modulo tampone |
2 | DI2 | Riservato per utilizzi futuri |
3 | DI3 | Arresto rapido* |
4 | DI4 | Riservato per utilizzi futuri |
5 | 24 V | Uscita alimentazione di tensione |
1 | DO1 | Riservato per utilizzi futuri |
2 | DO2 | Riservato per utilizzi futuri |
3 | DO3 | Riservato per utilizzi futuri |
4 | DO4 | Riservato per utilizzi futuri |
5 | GND | Massa |
* Per informazioni sui prodotti SMA con funzione di arresto rapido, v. le istruzioni dei prodotti SMA.

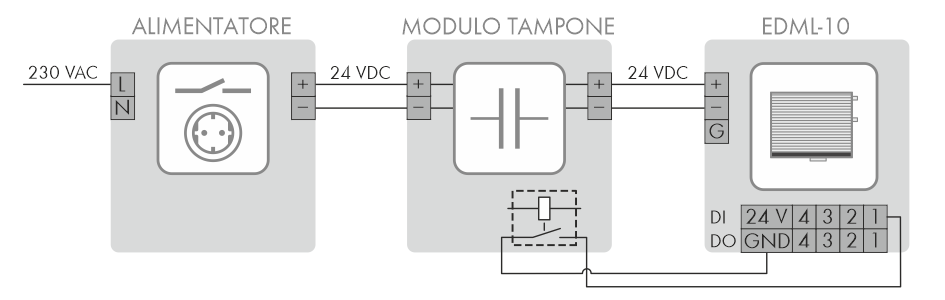

Panoramica dei collegamenti:
Collegamento di un modulo tampone (esempio)
Procedura:
- Connettere il cavo di collegamento alla sorgente di segnale digitale (v. le istruzioni del produttore).
- Connettere il cavo di collegamento alle morsettiere a 5 poli in dotazione. A tale scopo allentare le viti delle morsettiere necessarie con un attrezzo idoneo, inserire i connettori nei morsetti e stringere manualmente le viti dei morsetti.
- Collegare le morsettiere a 5 poli al collegamento DI. Rispettare l’assegnazione dei pin.
- Accertarsi che i connettori siano collegati correttamente e siano ben in sede.
- Annotare l’assegnazione dei collegamenti.
