Raccordement de la source de signaux à l’entrée numérique
Les signaux numériques peuvent être transmis à la prise DI. La source de signaux numérique utilisée peut par exemple être un module tampon.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
-
Source de signaux numériques avec jusqu’à 4 contacts libres de potentiel
-
Câble de raccordement
Exigences relatives aux câbles de signaux :
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des spécifications suivantes relatives aux câbles :
-
Nombre de conducteurs isolés : au moins 2
-
Section de conducteur : 0,2 mm² à 1,5 mm² (32 AWG à 16 AWG)
-
Longueur de câble maximale : 30 m (98 ft)
-
Résistant aux rayons UV en cas de pose en extérieur
Conditions requises :
La source de signaux doit être techniquement adaptée au raccordement aux entrées numériques ( > Caractéristiques techniques).
Le câble de raccordement doit être prêt à être raccordé à la plaque à bornes multipolaire ( > Préparation du câble de raccordement).
Vue d’ensemble :
Affectation des broches sur le raccordement DI/DO
Broche | Affectation de la broche | Explication |
|---|---|---|
1 | DI1 | État du module tampon |
2 | DI2 | Réservée aux futures applications |
3 | DI3 | Arrêt rapide* |
4 | DI4 | Réservée aux futures applications |
5 | 24 V | Sortie d’alimentation en tension |
1 | DO1 | Réservée aux futures applications |
2 | DO2 | Réservée aux futures applications |
3 | DO3 | Réservée aux futures applications |
4 | DO4 | Réservée aux futures applications |
5 | GND | Masse |
* Pour obtenir des informations sur les produits SMA avec fonction d’arrêt rapide, voir les instructions des produits SMA.

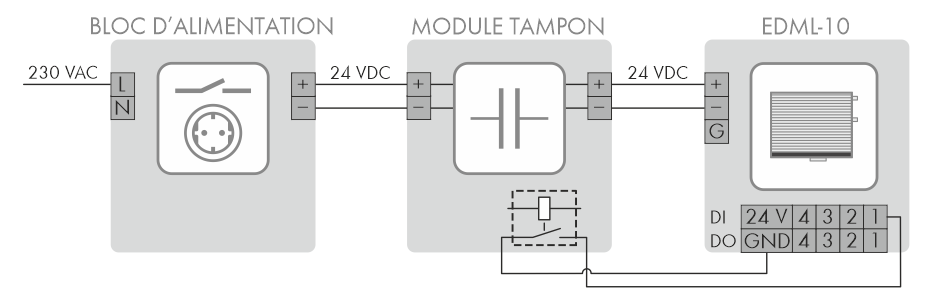

Vue d’ensemble du câblage :
Raccordement d’un module tampon (exemple)
Procédure :
- Raccordez le câble de raccordement à la source de signaux numériques (voir instructions du fabricant).
- Raccordez le câble de raccordement aux plaques à bornes à 5 pôles fournies. Déverrouillez à cet effet les vis des bornes requises avec un outil approprié, enfilez les conducteurs dans les bornes correspondantes et serrez les vis des bornes à la main.
- Branchez les plaques à bornes à 5 pôles au raccordement DI. en faisant attention à l’affectation des broches.
- Assurez-vous que les conducteurs sont correctement raccordés et bien en place.
- Notez l’occupation des bornes.
