Hálózat csatlakoztatása
A termék hálózatra csatlakoztatásához 2 lehetőség áll rendelkezésére:
Belső résztvevőkkel rendelkező hálózati kommunikáció csatlakoztatása
Külső résztvevőkkel rendelkező hálózati kommunikáció csatlakoztatása
Az adatátvitel üzemzavara nem árnyékolt energiakábelek miatt
Nem árnyékolt energiakábelek üzemelés közben elektromágneses mezőket hoznak létre, amelyek a hálózati kábelek adatátvitelét zavarhatják.
- Ha a hálózati kábeleket elválasztóborda nélkül fekteti, tartsa be a 200 mm (8 in) min. távolságot a nem árnyékolt energiakábelekhez.
- Ha a hálózati kábeleket alumínium elválasztóbordával fekteti, tartsa be a 100 mm (4 in) min. távolságot a nem árnyékolt energiakábelekhez.
- Ha a hálózati kábeleket acél elválasztóbordával fekteti, tartsa be a 50 mm (2 in) min. távolságot a nem árnyékolt energiakábelekhez.
Kiegészítésként szükséges anyag (a szállítási terjedelem nem tartalmazza):
-
1 hálózati kábel
A hálózati kábellel szembeni követelmények:
A kábel hossza és minősége kihat a jel minőségére. Vegye figyelembe az alábbi követelményeket:
-
Kabeltípus: 100BaseTx
-
Kábelkategória: legalább Cat5e
Csatlakozódugó típusa: RJ45 Cat5, Cat5e, Cat6 vagy Cat6a (Cat7 csatlakozódugók nem használhatók)
Árnyékolás: S/UTP, F/UTP vagy magasabb fokozat
Kábelérpárok száma és kábelér keresztmetszete: legalább 2 x 2 x 0,22 mm² (2 x 2 x 24 AWG)
-
Maximális kábelhossz 2 hálózati résztvevő közt, patch kábel esetén: 50 m (164 ft)
-
Maximális kábelhossz 2 hálózati résztvevő közt, fektetett kábel esetén: 100 m (328 ft)
UV-álló, kültéri lefektetés esetén.
Belső résztvevőkkel rendelkező hálózati kommunikáció csatlakoztatása:
Az SMA Solar Technology AG a belső résztvevőkkel (pl. inverterekkel és fogyasztásmérőkkel) történő hálózati kommunikációhoz LAN1 hálózati aljzat használatát javasolja. A LAN1 hálózati aljzat a statikus IP-címmel 172.16.1.22 van előkonfigurálva.
Eljárás:

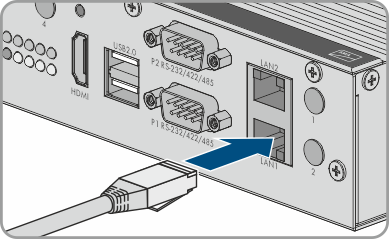

- Dugja be a hálózati kábel RJ45-csatlakozódugóját a LAN1 hálózati aljzatba úgy, hogy az RJ45-csatlakozódugó bekattanjon.
- A hálózati kábel másik végét kapcsolja össze a hálózattal.
Külső résztvevőkkel rendelkező hálózati kommunikáció csatlakoztatása
Az SMA Solar Technology AG a külső résztvevőkkel (pl. SCADA rendszer, Sunny Portal) történő hálózati kommunikációjához a LAN2 hálózati aljzat használatát javasolja. A LAN2 hálózati aljzat a statikus IP-címmel 192.168.100.22 van előkonfigurálva.
Eljárás:

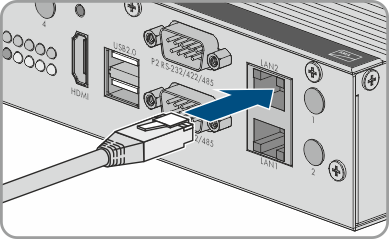

- Dugja be a hálózati kábel RJ45-csatlakozódugóját a LAN2 hálózati aljzatba úgy, hogy az RJ45-csatlakozódugó bekattanjon.
- A hálózati kábel másik végét kapcsolja össze a hálózattal.
