Conexión de la fuente de señal a una entrada digital
Las señales digitales puede transmitirse a la hembrilla DI. Como fuente de señal digital puede utilizarse, por ejemplo, un módulo de memoria intermedia.
Material adicional necesario (no incluido en el contenido de la entrega):
-
Fuente de señal digital con hasta 4 contactos sin potencial
-
Cable de conexión
Requisitos del cable de señal:
Tanto la longitud como la calidad del cable influyen en la calidad de la señal. Tenga en cuenta estos requisitos del cableado:
-
Número de conductores: al menos 2
-
Sección del conductor: 0,2 mm² a 1,5 mm² (32 AWG a 16 AWG)
-
Longitud máxima del cable: 30 m (98 ft)
-
Resistente a los rayos UV para aplicaciones exteriores
Requisitos:
La fuente de señal debe ser adecuada desde el punto de vista técnico para la conexión a las entradas digitales ( > Datos técnicos).
El cable de conexión debe estar preparado para ser conectado a la caja de bornes multipolar ( > Preparación del cable de conexión).
Esquema:
Asignación de patillas de la conexión DI/DO
Patilla | Asignación de patillas | Explicación |
|---|---|---|
1 | DI1 | Estado del módulo de memoria intermedia |
2 | DI2 | Reservado para aplicaciones futuras |
3 | DI3 | Parada rápida* |
4 | DI4 | Reservado para aplicaciones futuras |
5 | 24 V | Salida del suministro de tensión |
1 | DO1 | Reservado para aplicaciones futuras |
2 | DO2 | Reservado para aplicaciones futuras |
3 | DO3 | Reservado para aplicaciones futuras |
4 | DO4 | Reservado para aplicaciones futuras |
5 | GND | Masa |
* Para obtener información sobre productos SMA con función de parada rápida, consúltense las instrucciones de los productos SMA.
Esquema de interconexión:

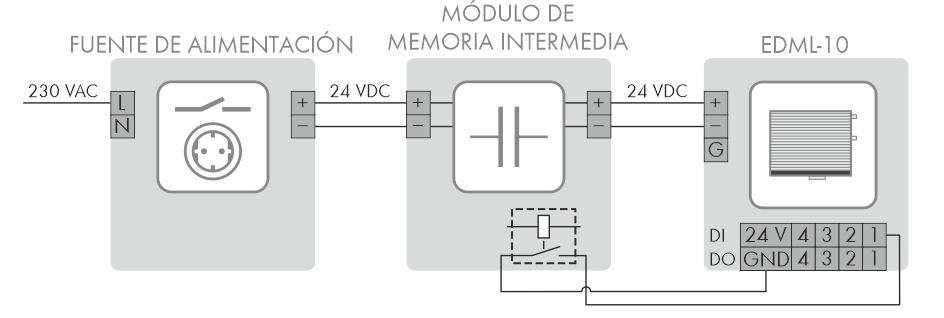

Conexión de un módulo de memoria intermedia (ejemplo)
Procedimiento:
- Conecte el cable de conexión a la fuente de señal digital (consulte las instrucciones del fabricante).
- Conecte el cable de conexión a las cajas de bornes de 5 polos suministradas. Afloje los tornillos de los puntos de embornaje necesarios con una herramienta adecuada, inserte los conductores en los puntos de embornaje y apriete a mano los tornillos de los puntos de embornaje.
- Conecte las cajas de bornes de 5 polos a la conexión DI. Preste atención a la asignación de patillas.
- Asegúrese de que los conductores estén correctamente conectados y bien fijados.
- Anote el esquema de conexiones.
