Signalquelle an digitalen Eingang anschließen


Die digitalen Signale können an die Buchse DI übertragen werden. Als digitale Signalquelle kann z. B. ein Puffermodul verwendet werden.

Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):

  • Digitale Signalquelle mit bis zu 4 potenzialfreien Kontakten

  • Anschlusskabel

Anforderungen an Signalkabel:

Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Kabelanforderungen:

  • Anzahl der Adern: Mindestens 2

  • Leiterquerschnitt: 0,2 mm² bis 1,5 mm² (32 AWG bis 16 AWG)

  • Maximale Kabellänge: 30 m (98 ft)

  • UV-beständig bei Verlegung im Außenbereich

Voraussetzungen:

Übersicht:

5655139084

Pin-Belegung am Anschluss DI/DO

Pin

Pin‑Belegung

Erklärung

1

DI1

Zustand des Puffermoduls

2

DI2

Reserviert für zukünftige Anwendungen

3

DI3

Schnell-Stopp*

4

DI4

Reserviert für zukünftige Anwendungen

5

24 V

Spannungsversorgungsausgang

1

DO1

Reserviert für zukünftige Anwendungen

2

DO2

Reserviert für zukünftige Anwendungen

3

DO3

Reserviert für zukünftige Anwendungen

4

DO4

Reserviert für zukünftige Anwendungen

5

GND

Masse

* Für Informationen zu SMA Produkten mit Schnell-Stopp-Funktion siehe Anleitung der SMA Produkte.

Verschaltungsübersicht:

6724716428

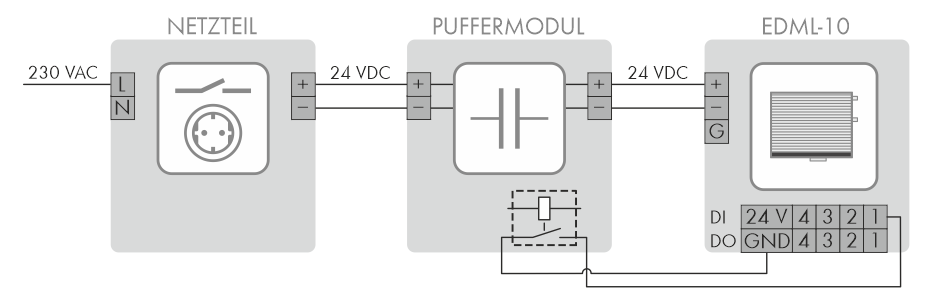

Anschluss eines Puffermoduls (Beispiel)

Vorgehen:

  1. Das Anschlusskabel an die digitale Signalquelle anschließen (siehe Anleitung des Herstellers).
  2. Das Anschlusskabel an die mitgelieferten 5‑poligen Klemmleisten anschließen. Dazu die Schrauben der benötigten Klemmstellen mit einem geeigneten Werkzeug lösen, die Adern in die Klemmstellen stecken und die Schrauben der Klemmstellen handfest anziehen.
  3. Die 5‑poligen Klemmleisten an den Anschluss DI anschließen. Dabei die Pin‑Belegung beachten.
  4. Sicherstellen, dass die Adern korrekt angeschlossen sind und fest sitzen.
  5. Die Anschlussbelegung notieren.
