Signalquelle an digitalen Eingang DI 5-6 anschließen

Fachkraft

Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):

  • 1 Relais für den Netz- und Anlagenschutz (Öffner)

  • 1 Schalter für Schnell-Stopp (Öffner)

Voraussetzungen:

  • Die Signalquelle muss für den Anschluss an die digitalen Eingänge technisch geeignet sein ( > Technische Daten).

Vorgehen:

  1. Das Anschlusskabel an die digitale Signalquelle anschließen (siehe Anleitung des Herstellers).
  2. Den Wechselrichter spannungsfrei schalten ( > Wechselrichter spannungsfrei schalten).
  3. Die Überwurfmutter von der Kabelverschraubung abdrehen.
  4. Die Vierloch-Kabeltülle aus der Kabelverschraubung herausnehmen.
  5. Einen Stopfen aus einer Kabeldurchführung herausnehmen und die Kabeldurchführung mit einem Cuttermesser einschneiden.
  6. Das Kabel in die Kabeldurchführung stecken.
  7. Die Vierloch-Kabeltülle mit dem Kabel in die Kabelverschraubung drücken und das Kabel zum Steckplatz DI 5-7 führen. Dabei sicherstellen, dass die ungenutzten Kabeldurchführungen der Vierloch-Kabeltülle mit einem Dichtstopfen verschlossen sind.
  8. Das Kabel 150 mm abmanteln.
  9. Die Adern 6 mm abisolieren.
    10. 11635176716

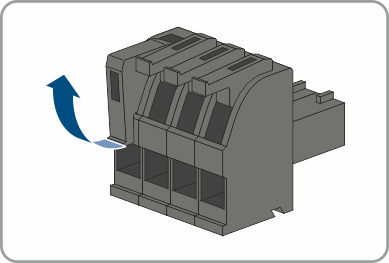

  10. Die Leitereinführungen des mitgelieferten 4-poligen Steckers entriegeln.
    11. 11635177100

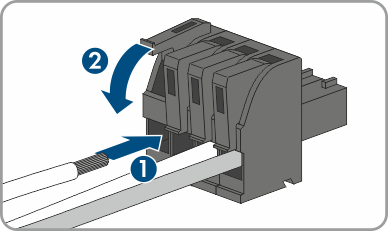

  11. Die Leiter des Anschlusskabels an den mitgelieferten 4-poligen Stecker anschließen. Dazu die Adern in die Leitereinführungen stecken und die Leitereinführungen verriegeln. Dabei die Belegung des Steckers beachten.
    12. 11635177484

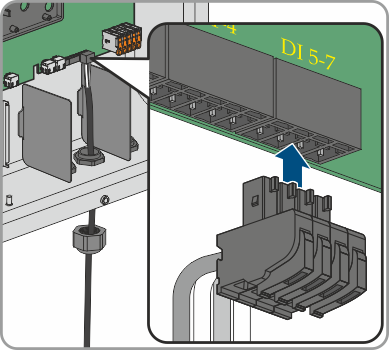

  12. Den 4-poligen Stecker in die Buchse DI 5-7 des Produkts stecken. Dabei die Pin‑Belegung beachten.
  13. Sicherstellen, dass der Stecker fest sitzt.
  14. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
  15. Sicherstellen, dass die Leiter fest in den Klemmstellen sitzen.
  16. Die Überwurfmutter der Kabelverschraubung handfest festdrehen.
