DC-Anschlussabdeckung montieren (optional)

Fachkraft

Voraussetzungen:

  • Die DC-Anschlussabdeckung als Zubehör muss vorhanden sein Zubehör.

Vorgehen:

    12076951308

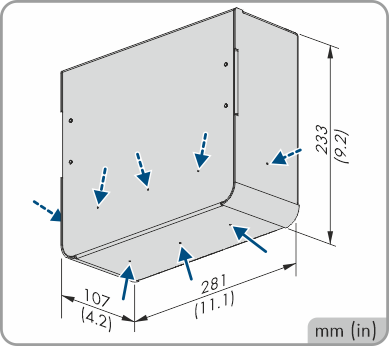

  1. Benötigte Löcher für den Anschluss der Kabelrohre an den vorgekörnten Stellen bohren oder ausstanzen.
    2. 12076951692

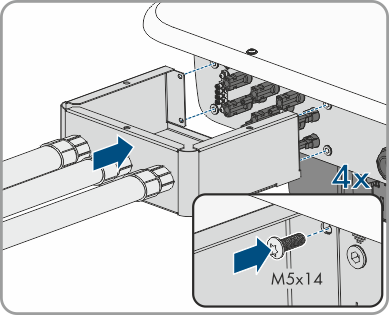

  2. Das Gehäuse mit den M5x14 Schrauben aus dem Lieferumfang des Zubehörs an der Unterseite des Wechselrichters montieren (TX25, Drehmoment: 4 Nm).
  3. Die Kabelrohre für den DC-Anschluss an der DC-Anschlussabdeckung montieren.
