Produkt montieren
Fachkraft
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
Für den Transport mit Hebezeug: 2 Ringschrauben (M8)
Für die Montage:
2 Schrauben, die sich für den Untergrund und das Gewicht des Wechselrichters eignen
2 Unterlegscheiben, die sich für die Schrauben eignen
Gegebenenfalls 2 Dübel, die sich für den Untergrund und die Schrauben eignen
Für die Sicherung des Produkts gegen Diebstahl: 1 Vorhängeschloss, das sich für den Gebrauch im Freien eignet. Der Bügel des Vorhängeschlosses sollte einen Durchmesser von 7,5 mm aufweisen.
VORSICHT
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen.
- Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten.
- Beim Transport des Produkts in die Griffmulden greifen oder das Produkt mithilfe von Hebezeug transportieren. Für die Befestigung des Hebezeugs müssen Ringschrauben in die dafür vorgesehenen Gewinde gedreht werden, die sich rechts und links an den Einhängelaschen des Produkts befinden.
- Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
Vorgehen:
- Die Wandhalterung waagerecht an der Wand ausrichten und die Position der Bohrlöcher markieren.
- Die Wandhalterung zur Seite legen und die markierten Löcher bohren.
- Je nach Untergrund gegebenenfalls die Dübel in die Bohrlöcher stecken.

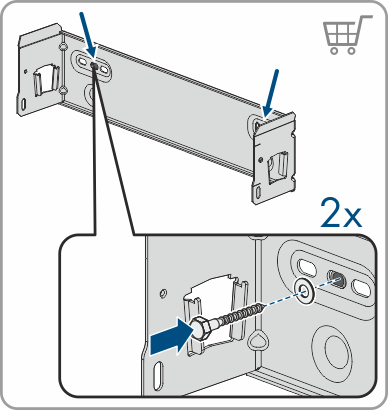

- Wandhalterung waagerecht mit Schrauben und Unterlegscheiben festdrehen.

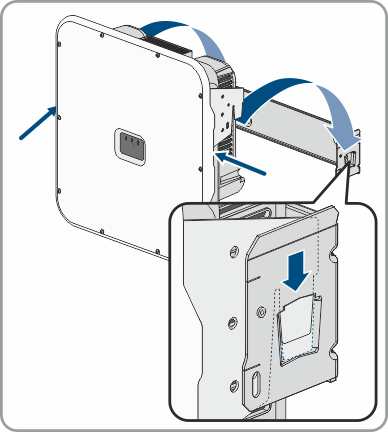

- Den Wechselrichter in die Wandhalterung einhängen.

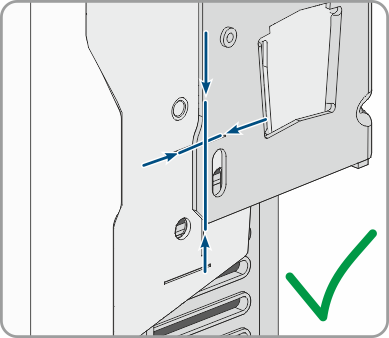

- Sicherstellen, dass der Wechselrichter fest sitzt. Der Wechselrichter ist korrekt eingehängt, wenn die Einkerbungen der Wandhalterung und der Einhängelasche übereinander liegen.

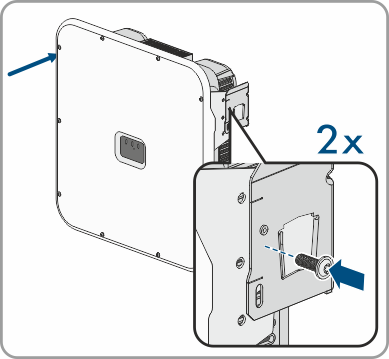

- Den Wechselrichter auf beiden Seiten mit jeweils einer Schraube M5x14 an der Wandhalterung sichern. Dazu jede Schraube in das Schraubloch an der rechten und linken Lasche der Wandhalterung einsetzen und festdrehen (TX25, Drehmoment: 1,5 Nm).

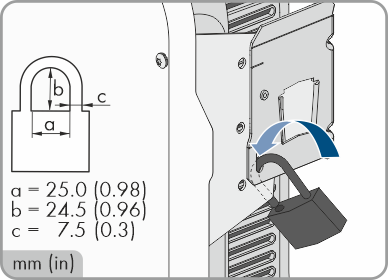

- Um den Wechselrichter gegen Diebstahl zu sichern, den Bügel des Vorhängeschlosses durch die Metalllasche an der Wandhalterung und durch die Montagelasche des Wechselrichters führen und den Bügel schließen.
- Den Schlüssel oder die Zahlenkombination zum Öffnen des Vorhängeschlosses an einem sicheren Ort aufbewahren.
