Voraussetzungen für die Montage
Anforderungen an den Montageort:
WARNUNG
Lebensgefahr durch Feuer oder Explosion
Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein.
- Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.
- Das Produkt nicht in explosionsgefährdeten Bereichen montieren.
Montageort muss für Kinder unzugänglich sein.
Montageort muss sich für Gewicht und Abmessungen des Produkts eignen ( > Technische Daten).
Montageort kann direkter Sonneneinstrahlung ausgesetzt sein. Es besteht jedoch die Möglichkeit, dass das Produkt seine Leistung aufgrund zu hoher Temperaturen reduziert, um einer Überhitzung vorzubeugen.
Montageort sollte jederzeit frei und sicher zugänglich sein, ohne dass zusätzliche Hilfsmittel (z. B. Gerüste oder Hebebühnen) notwendig sind. Andernfalls sind eventuelle Service-Einsätze nur eingeschränkt möglich.
Der DC-Lasttrennschalter des Produkts muss immer frei zugänglich sein.
Die klimatischen Bedingungen müssen eingehalten sein ( > Technische Daten).
Zulässige und unzulässige Montagepositionen:
Das Produkt darf nur in einer zulässigen Position montiert werden. Dadurch ist sichergestellt, dass keine Feuchtigkeit in das Produkt eindringen kann.
Das Produkt sollte so montiert werden, dass Sie die LED-Signale problemlos ablesen können.
Zulässige und unzulässige Montagepositionen
Maße für Montage:
ACHTUNG
Beschädigung des Gehäuses durch Verwendung von zu langen Schrauben für die Befestigung von Profilschienen
Die maximale Gewindetiefe der Bohrungen für die Befestigung von Füßen und Profilschienen beträgt 17 mm. Beim Einsatz von Schrauben, deren Länge die Gewindetiefe überschreitet, brechen die Bohrungen aus und das Gehäuse wird beschädigt.
- Bei der Auswahl der Schrauben für die Befestigung der Profilschienen die Gewindetiefe von 14 mm bis 17 mm beachten und sicherstellen, dass die Gewindetiefe nicht überschritten wird.
Position der Befestigungspunkte (Maßangaben in mm)
Standsicherheit:
Um Standsicherheit zu gewährleisten muss bei Montage mit Füßen oder bei Montage mit Profilschiene die Breite eines Fußes oder der Profilschiene mindestens 175 mm betragen.
Der Wechselrichter muss unter folgenden Bedingungen befestigt werden:
Neigung des Untergrunds: < 3°
Windgeschwindigkeit (ohne Windböen): < 25 m/s
Höhe der Füße oder der Profilschiene: > 100 mm
Bei Montage mit Profilschienen ist immer eine Befestigung oder eine Beschwerung erforderlich. Bei Montage mit Profilschienen empfiehlt SMA Solar Technology AG die Profilschienen z. B. am Profil der Modulrahmen zu verschrauben oder ein Blech an den Profilschienen anzubringen, das mit Steinen oder Sandsäcken beschwert werden kann. Dadurch ist sichergestellt, dass der Wechselrichter fest steht.

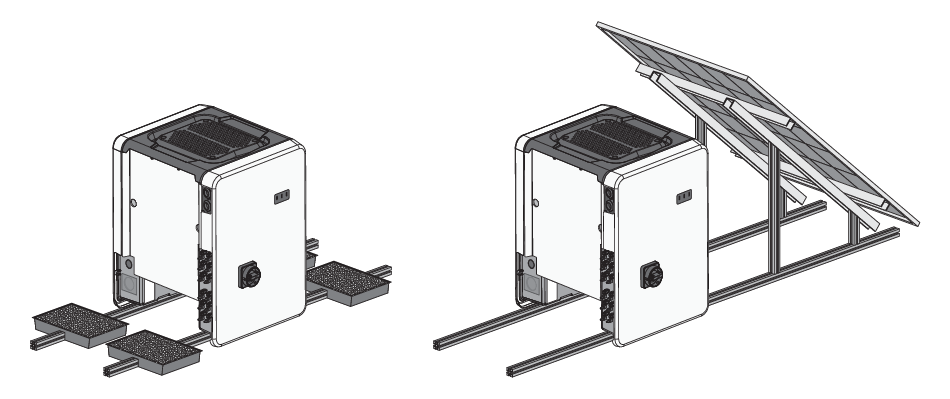

Befestigung des Wechselrichters (Beispiele)
Empfohlene Abstände:
Wenn Sie die empfohlenen Abstände einhalten, ist eine ausreichende Wärmeabfuhr gewährleistet. Dadurch verhindern Sie eine Leistungsreduzierung aufgrund zu hoher Temperatur.
Empfohlene Abstände zu Dachkanten, Oberlichtern, Wänden, anderen Wechselrichtern oder Gegenständen sollten eingehalten werden. Dadurch ist sichergestellt, dass der DC-Lasttrennschalter am Wechselrichter problemlos betätigt werden kann und LED-Signale problemlos abgelesen werden können.
Für eventuelle Service-Einsätze empfiehlt SMA Solar Technology AG auf allen 4 Gehäuseseiten des Wechselrichters ausreichend Abstand zu Wänden, anderen Wechselrichtern oder Gegenständen einzuhalten. Andernfalls sind eventuelle Service-Einsätze nur eingeschränkt möglich.
Wenn mehrere Produkte in Bereichen mit hohen Umgebungstemperaturen montiert werden, müssen die Abstände zwischen den Produkten erhöht werden und es muss für genügend Frischluft gesorgt werden.
Empfohlene Abstände bei Verwendung des Universal-Montagesystems (UMS_KIT-10)
Bei Verwendung des Universal-Montagesystems (UMS_KIT-10) kann von den empfohlenen Abständen abgewichen werden.

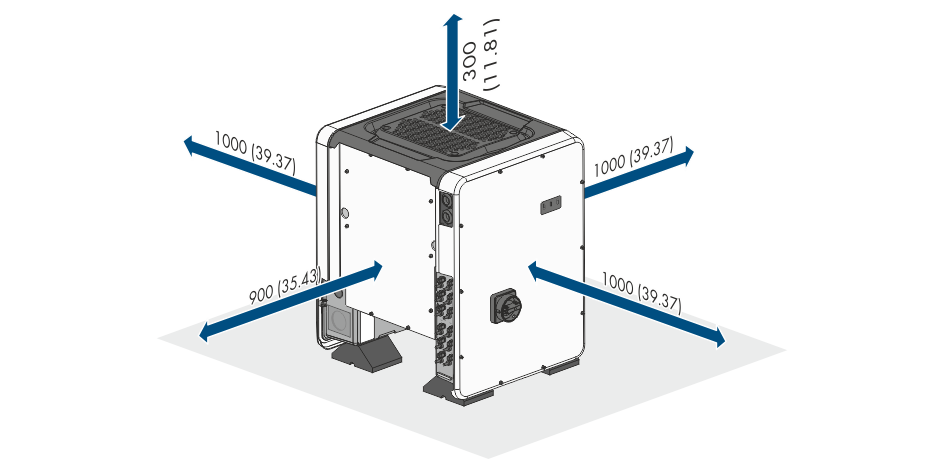

Empfohlene Abstände (Maßangaben in mm)
