Produkt montieren
VORSICHT
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen.
- Das Produkt mit mehreren Personen aufrecht transportieren und heben. Dabei das Gewicht und den Schwerpunkt des Produkts beachten. Der Schwerpunkt befindet sich auf der Seite der AC-Connection Unit.
- Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
- Das Produkt mithilfe der Tragegriffe oder Hebezeug transportieren. Dabei das Gewicht des Produkts beachten.
- Beim Transport mit Tragegriffen immer alle mitgelieferten Tragegriffe verwenden.
- Die Tragegriffe nicht zur Befestigung von Hebezeug (z. B. Gurte, Seile, Ketten) verwenden. Für das Befestigen von Hebezeug müssen Ringschrauben in die dafür vorgesehenen Gewinde an der Oberseite des Produkts gedreht werden.
ACHTUNG
Beschädigung der Gewindebohrungen durch Verwendung zu langer Schrauben und Überschreiten des Drehmoments bei der Montage der Füße
Wenn für die Montage der Füße nicht die mitgelieferten Schrauben verwendet werden und das maximale Drehmoment überschritten wird, bohren sich die Schrauben zu tief in die Gewindebohrungen. Dadurch kann die Gewindebohrung ausbrechen und es entstehen Risse im Gehäuse.
- Für die Montage der Füße ausschließlich die mitgelieferten Sechskantschrauben M8x40 verwenden.
- Die Schrauben mit einem Drehmoment von 16 Nm anziehen.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
Für Transport mit Hebezeug: 4 Ringschrauben (M8)
Vorgehen:
- Jeden Fuß mit jeweils 2 Sechskantschrauben M8x40 und 2 Unterlegscheiben an den äußeren beiden Gewindebohrungen (M8x14) an der Unterseite des Wechselrichters montieren (Drehmoment: 16 Nm). Dabei die Verpackung auf der unteren Seite etwas nach unten drücken oder frei schneiden. Die Schraublöcher auf der Unterseite des Wechselrichters müssen frei liegen.

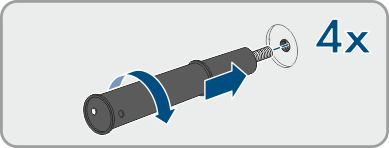

- Die Transportgriffe bis zum Anschlag in die Gewindebohrungen auf der rechten und linken Seite eindrehen, bis sie bündig mit dem Gehäuse abschließen. Dabei sicherstellen, dass die Transportgriffe nicht verkantet in die Gewindebohrungen eingedreht werden. Durch das verkantete Anziehen der Transportgriffe kann später das Herausdrehen der Transportgriffe erschwert oder sogar verhindert werden und die Gewindebohrungen können für eine erneute Montage der Transportgriffe beschädigt werden.

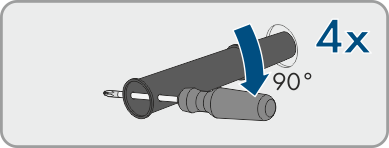

- Einen Schraubendreher in die Löcher im Transportgriff stecken und den Schraubendreher 90° drehen. Dadurch ist sichergestellt, dass die Transportgriffe fest angezogen sind.
- Den Wechselrichter von der Palette nehmen und am Montageort positionieren.
- Wenn der Wechselrichter mithilfe von Hebezeug am Montageort positioniert werden soll, die Ringschrauben in die Gewinde auf der Oberseite des Wechselrichters eindrehen und Hebezeug daran befestigen. Dabei muss sich das Hebezeug für das Gewicht des Wechselrichters eignen.
- Sicherstellen, dass der Wechselrichter fest steht.

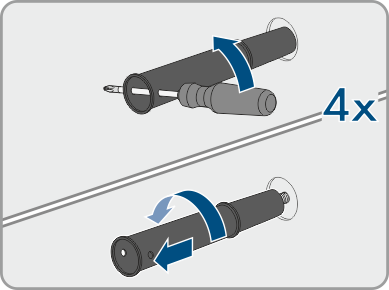

- Alle 4 Transportgriffe aus den Gewindebohrungen herausdrehen. Dazu wenn nötig einen Schraubendreher in die Löcher des Transportgriffes stecken und Transportgriff mithilfe des Schraubendrehers herausdrehen.
