Wechselrichter außer Betrieb nehmen


Fachkraft

Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben.

VORSICHT

Verletzungsgefahr beim Heben und durch Herunterfallen des Wechselrichters

Der Wechselrichter wiegt 84 kg. Durch falsches Heben und durch Herunterfallen des Wechselrichters beim Transport oder der Montage besteht Verletzungsgefahr.

  1. Den Wechselrichter mit mehreren Personen aufrecht transportieren und heben, ohne den Wechselrichter dabei zu kippen.

Voraussetzungen:

  • Eine Palette muss vorhanden sein.

  • Originalverpackung mit Polstern muss vorhanden sein.

  • Die Transportgriffe müssen vorhanden sein.

Vorgehen:

  1. GEFAHR

    Lebensgefahr durch hohe Spannungen

    1. Den Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten).
  2. VORSICHT

    Verbrennungsgefahr durch heiße Gehäuseteile

    1. 30 Minuten warten, bis das Gehäuse abgekühlt ist.
    2363816332

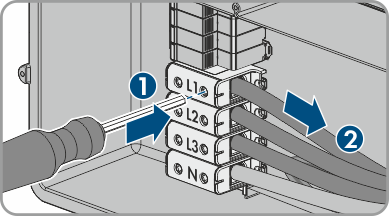

  3. Das AC-Kabel aus dem Wechselrichter entfernen. Dazu die Schrauben herausdrehen (SW8) und die Kabel aus der Anschlussklemme herausziehen.
  4. 2363816716

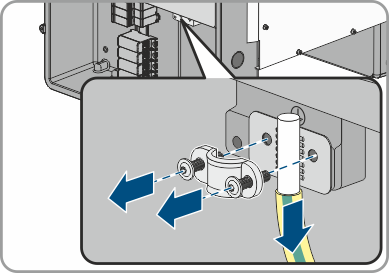

  5. PE von der Erdungsklemme entfernen. Dazu die Schrauben herausdrehen (TX25) und PE unter der Schelle herausziehen.
  6. Das AC-Kabel aus dem Wechselrichter herausführen.
  7. Die Kabelverschraubung M63 von der Gehäuseöffnung in der AC-Connection Unit entfernen. Dazu die innenliegende Gegenmutter abdrehen und die Kabelverschraubung aus der Gehäuseöffnung führen.
  8. 2363817100

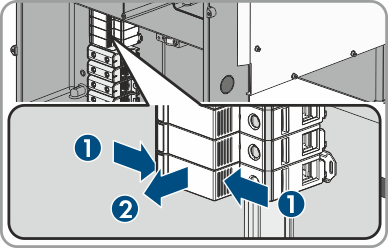

  9. Wenn AC-Überspannungsableiter gesteckt sind, die Überspannungsableiter aus den Steckplätzen herausziehen. Dazu die geriffelten Flächen links und rechts am Überspannungsableiter zusammendrücken.
  10. 3395966092
  11. Den Gehäusedeckel der AC-Connection Unit auf die AC-Connection Unit setzen und zuerst die Schraube links oben und rechts unten und anschließend die übrigen Schrauben über Kreuz anziehen (TX25, Drehmoment: 6 Nm).
  12. 3395966476
  13. Alle 10 Schrauben des Gehäusedeckels der DC-Connection Unit herausdrehen (TX25) und den Gehäusedeckel nach vorne abnehmen.
  14. Die Schrauben und den Gehäusedeckel zu Seite legen und sicher aufbewahren.
  15. 2338349708

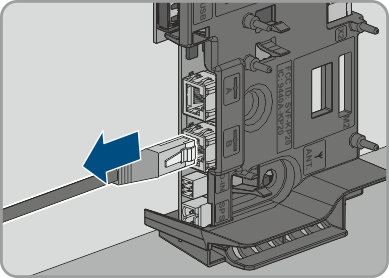

  16. Alle Anschlusskabel von der Kommunikationsbaugruppe entfernen und die Anschlusskabel aus der DC-Connection Unit herausführen.
  17. Alle Kabelverschraubungen vom Wechselrichter entfernen. Dazu die Gegenmutter von innen herausdrehen und die Kabelverschraubung aus der Gehäuseöffnung herausnehmen.
  18. 2363817868

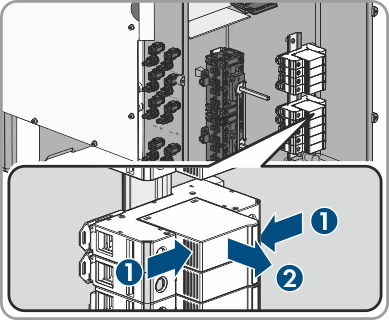

  19. Wenn DC-Überspannungsableiter gesteckt sind, die Überspannungsableiter aus den Steckplätzen herausziehen. Dazu die geriffelten Flächen links und rechts am Überspannungsableiter zusammendrücken.
  20. 3395966092
  21. Den Gehäusedeckel der DC-Connection Unit auf die DC-Connection Unit setzen und zuerst die Schraube links oben und rechts unten und anschließend die übrigen Schrauben über Kreuz anziehen (TX25, Drehmoment: 6 Nm).
  22. 4920559628
  23. Alle 4 Transportgriffe bis zum Anschlag in die Gewindebohrungen auf der rechten und linken Seite eindrehen, bis sie bündig mit dem Gehäuse abschließen. Dabei sicherstellen, dass die Transportgriffe nicht verkantet in die Gewindebohrungen eingedreht werden. Durch das verkantete Anziehen der Transportgriffe kann später das Herausdrehen der Transportgriffe erschwert oder sogar verhindert werden und die Gewindebohrungen können für eine erneute Montage der Transportgriffe beschädigt werden.
  24. 4920560012
  25. Einen Schraubendreher in die Löcher im Transportgriff stecken und den Schraubendreher 90° drehen. Dadurch ist sichergestellt, dass die Transportgriffe fest angezogen sind.
  26. Um die Füße oder die Profilschienen zu demontieren, den Wechselrichter vorsichtig auf die Seite der AC-Connection Unit legen.
  27. Um den Wechselrichter zu verpacken: Den Wechselrichter in der Originalverpackung verpacken. Dazu den unteren Teil der Originalverpackung mit Polsterung auf der Palette platzieren. Anschließend den Wechselrichter auf der Palette mit der Polsterung platzieren. Dabei den Wechselrichter mit der Seite der AC-Connection Unit auf die Polsterung legen.
  28. 4920560396
  29. Um den Wechselrichter zu verpacken: Alle 4 Transportgriffe aus den Gewindebohrungen herausdrehen. Dazu wenn nötig einen Schraubendreher in die Löcher des Transportgriffes stecken und Transportgriff mithilfe des Schraubendrehers herausdrehen.
  30. Um den Wechselrichter zu verpacken: Den oberen Teil der Originalverpackung über den Wechselrichter führen.
  31. Um den Wechselrichter zu verpacken: Das Oberpolster einsetzen
  32. Um den Wechselrichter zu verpacken: Die Verpackung verschließen.
  33. Um den Wechselrichter zu verpacken: Die Verpackung und Palette mit einer Umreifung oder mit Gurten sichern.
  34. Wenn der Wechselrichter entsorgt werden soll, den Wechselrichter nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen.
