Warunki montażu
Wymagania dotyczące miejsca montażu:
OSTRZEŻENIE
Zagrożenie życia wskutek pożaru lub wybuchu
Mimo starannej konstrukcji urządzenia elektryczne mogą spowodować pożar. Skutkiem tego może być utrata życia lub odniesienie poważnych obrażeń ciała.
- Produktu nie wolno montować w miejscach, w których znajdują się łatwopalne materiały lub gazy palne.
- Nie wolno montować produktu w strefach zagrożonych wybuchem.
-
Miejsce montażu musi być niedostępne dla dzieci.
-
Miejsce montażu musi być odpowiednie do ciężaru i wymiarów produktu ( > Dane techniczne).
-
Miejsce montażu może być wystawione na bezpośrednie działanie promieni słonecznych. Produkt może jednak ograniczać swoją moc wskutek zbyt wysokiej temperatury, aby zapobiec przegrzaniu.
-
Należy zawsze zapewnić łatwy i bezpieczny dostęp do miejsca montażu bez konieczności stosowania urządzeń pomocniczych, takich jak np. rusztowania czy podnośniki. W przeciwnym razie ewentualne serwisowanie produktu będzie możliwe tylko w ograniczonym zakresie.
-
Należy zapewnić stały dostęp do rozłącznika obciążenia DC produktu.
Należy przestrzegać warunków klimatycznych ( > Dane techniczne).
Dopuszczalne i niedopuszczalne pozycje montażowe:
-
Produkt wolno montować tylko w dozwolonym położeniu. W ten sposób można zapewnić, że do wnętrza produktu nie przedostanie się wilgoć.
-
Produkt należy zamontować w taki sposób, aby zapewnić łatwy odczyt sygnalizacji za pomocą diod LED.
Dopuszczalne i niedopuszczalne pozycje montażowe
Wymiary do montażu
UWAGA
Ryzyko uszkodzenia obudowy wskutek zastosowania zbyt długich śrub do mocowania szyn profilowych
Maksymalna głębokość gwintu otworów do mocowania stopek i szyn profilowych wynosi 17 mm. Zastosowanie śrub o długości przekraczającej głębokość gwintu powoduje pękanie otworów oraz uszkodzenia obudowy.
- Podczas doboru śrub do mocowania szyn profilowych przestrzegać głębokości gwintu 14 mm do 17 mm i uważać, aby nie doszło do jej przekroczenia.

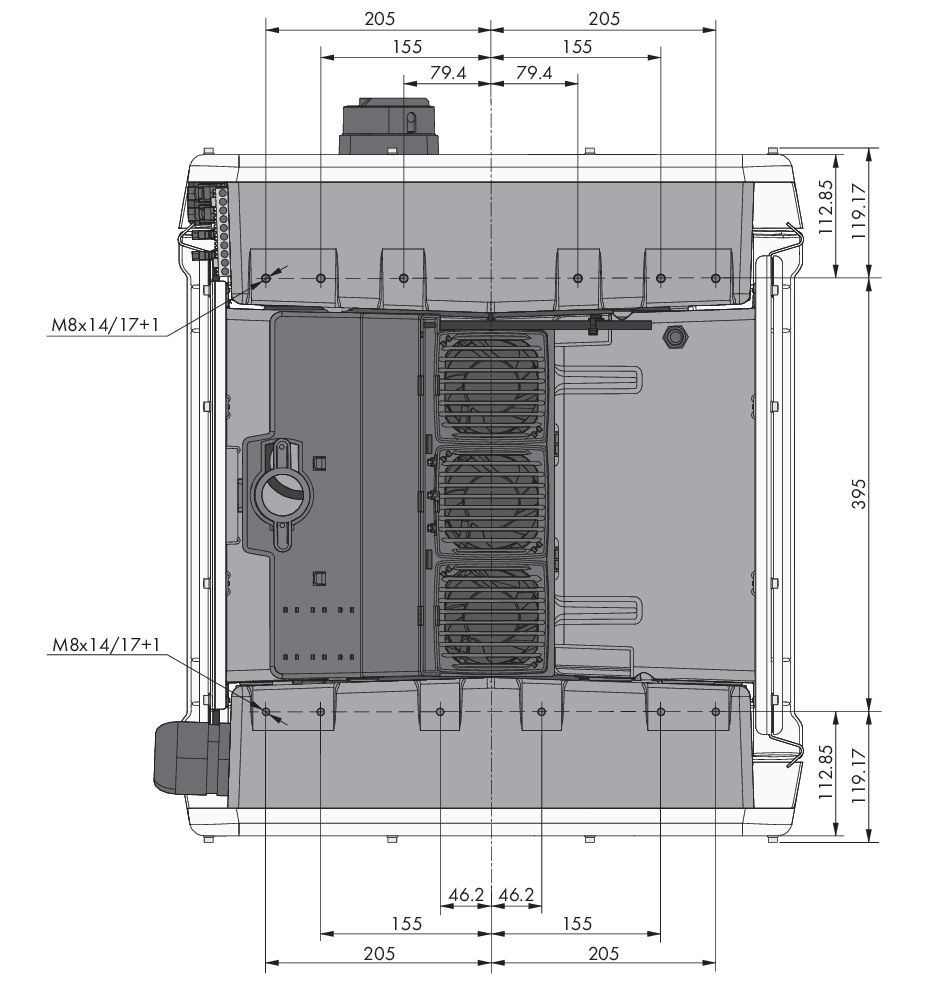

Położenie punktów mocowania (wymiary w mm)
Stabilność położenia:
Aby zapewnić stabilne położenie falownika, przy montażu przy użyciu nóżek lub szyny profilowanej odległość pomiędzy nóżkami lub szynami profilowanymi musi wynosić przynajmniej 175 mm.
Warunki montażu falownika:
Kąt nachylenia podłoża: < 3°
Prędkość wiatru (bez podmuchów szkwału): < 25 m/s
Wysokość nóżek lub szyny profilowanej: > 100 mm
Przy montażu przy użyciu szyn profilowanych należy je odpowiednio przymocować lub obciążyć. Przy montażu przy użyciu szyn profilowanych firma SMA Solar Technology AG zaleca, aby szyny profilowane przymocować śrubami, np. do ramy montażowej modułów, lub przymocować do szyn profilowanych blachę, którą następnie należy obciążyć kamieniami lub workami z piaskiem. Zapewni to stabilne położenie falownika.
Umocowanie falownika (przykłady)
Zalecane odstępy
Zachowanie zaleconych odstępów zapewnia odpowiednią wymianę ciepła. Zapobiega to ograniczeniu mocy wskutek zbyt wysokiej temperatury.
-
Należy zachować zalecane odstępy falownika od ścian, krawędzi dachu, okien dachowych, innych falowników lub przedmiotów. Zapewni to łatwą obsługę rozłącznika obciążenia DC w falowniku i ułatwi odczyt sygnalizacji za pomocą diod LED.
-
Firma SMA Solar Technology AG zaleca, aby z myślą o ewentualnych pracach konserwacyjnych zachować odpowiednie odstępy z każdej z4 stron falownika od ścian, innych falowników lub przedmiotów. W przeciwnym razie ewentualne serwisowanie produktu będzie możliwe tylko w ograniczonym zakresie.
-
W przypadku montażu kilku produktów w miejscu o wysokich temperaturach otoczenia należy zwiększyć odstępy pomiędzy produktami i zapewnić odpowiedni dopływ świeżego powietrza.
Zalecane odstępy w przypadku używania uniwersalnego systemu montażowego (UMS_KIT-10)
W przypadku używania uniwersalnego systemu montażowego (UMS_KIT-10) nie trzeba przestrzegać zalecanych odstępów.
Zalecane odstępy (wymiary w mm)
