Sur le réseau en site isolé, raccordez au raccordement AC1 du Sunny Island des appareils consommateurs AC et les sources AC parallèles au réseau (onduleurs photovoltaïques, par exemple) par l’intermédiaire d’un tableau de répartition AC. Dans un système multicluster, la Multicluster Box 6 ou la Multicluster Box 36 représente le tableau de répartition AC connecté au raccordement AC1 (raccordement du type d’appareil MC-BOX-12.3-20 avec Multicluster-Box 12 ( > Raccordement du Multicluster-Box 12 (MC-Box-12.3-20)).

Condition préalable au raccordement du Sunny Island dans les systèmes Single Cluster monophasés en parallèle :

    1424166156

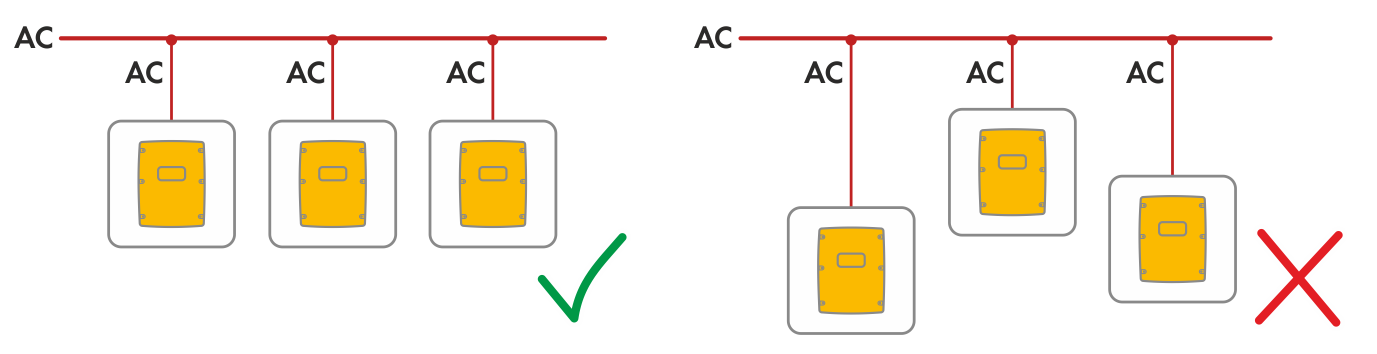

  • Dans un système Single Cluster monophasé parallèle, la longueur des câbles et la section des conducteurs doivent être identiques entre tous les Sunny Island et le tableau de répartition AC. Ceci rend possible un fonctionnement stable et symétrique.

AVERTISSEMENT

Danger de mort par incendie

En cas de court-circuit, les courants de court-circuit du générateur circulent dans les câbles non protégés par fusible qui relient le Sunny Island et le tableau de répartition AC. Les courants de court-circuit peuvent provoquer un incendie.

  1. Lorsque le courant de fonctionnement du fusible du générateur est supérieur à celui du fusible du tableau de répartition AC, il convient de choisir le câble situé entre le générateur et le tableau de répartition en fonction du courant de fonctionnement du fusible du générateur.
  1. Raccordez le câble à la borne AC1 Loads/SunnyBoys du Sunny Island ( > Raccordement des câbles de puissance AC).

    • Raccordez le conducteur de ligne à AC1 Loads/SunnyBoys L.

    • Raccordez le conducteur neutre à AC1 Loads/SunnyBoys N.

  2. Acheminez pour cela le conducteur de protection dans la ferrite fournie puis raccordez-le à AC1 Loads/SunnyBoys PE ( > Raccordement du conducteur de protection).
  3. Si la section du câble de puissance est inférieure à 10 mm², acheminez un conducteur de protection supplémentaire dans la ferrite fournie puis raccordez-le à la borne AC1 Loads/SunnyBoys PE ( > Raccordement du conducteur de protection).
