Sistemas con la red pública como proveedor principal de los equipos consumidores y generador diésel como reserva energética en caso de error de la red
Si se instalan Sunny Island en un sistema de respaldo con generador diésel, el instalador es responsable de configurar la DIGIN (Digital Input). La DIGIN muestra al Sunny Island que hay un generador diésel en caso de error de la red. Esto permite que el Sunny Island ponga en marcha el generador diésel con una señal de dos cables. Si el Sunny Island requiere al generador por arranque remoto, ofrece también al mismo tiempo protección contra la corriente inversa para evitar que la corriente fotovoltaica vuelva a inyectarse en el generador. Esta función del Sunny Island proporciona más libertad al instalador para el diseño y la instalación de un sistema de respaldo.

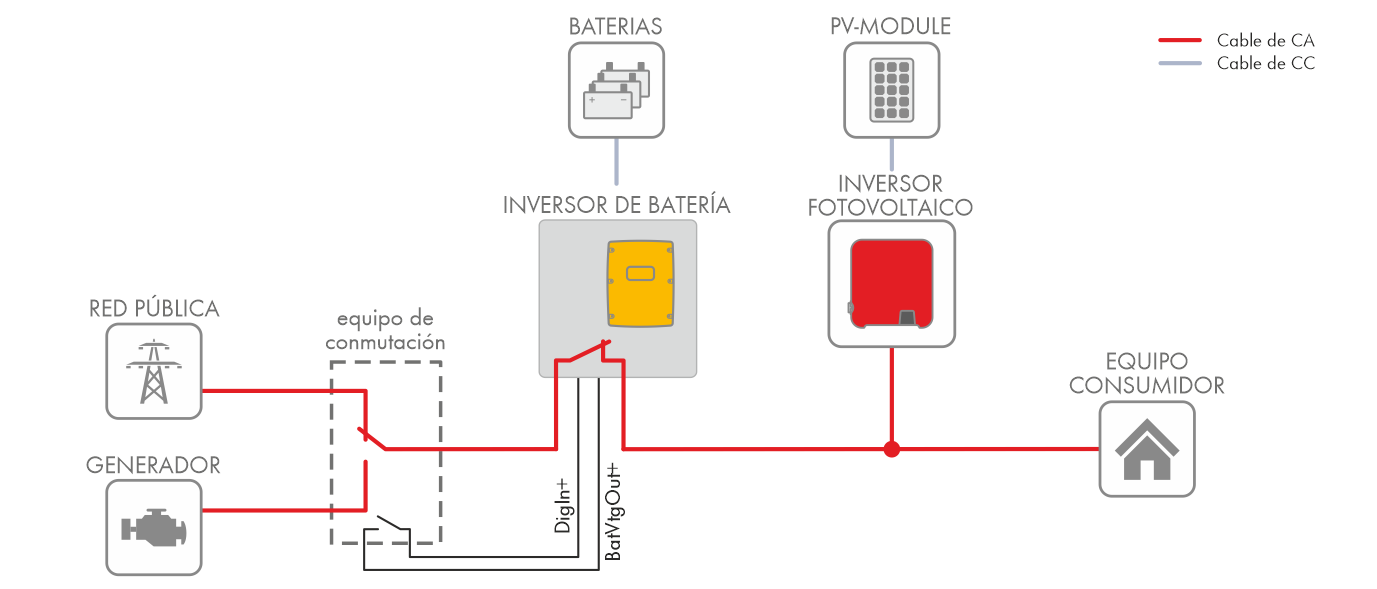

Sistema con la red pública como proveedor principal de los equipos consumidores con generador diésel
El Sunny Island posee una conexión para un suministro de CA externo, señalizado con “AC2 Grid/Generator“. La Digital Input sirve para indicar al Sunny Island si en el momento hay conectado un generador diésel o una red a la conexión AC2.
Si la Digital Input detecta un circuito eléctrico abierto, el Sunny Island opera con parámetros de red y puede adicionalmente inyectar electricidad sobrante a la red pública. Si la Digital Input detecta un circuito eléctrico cerrado, el Sunny Island recibe una señal para indicarle que puede solicitar el generador. Cuando se enciende el generador, el Sunny Island no inyecta potencia en el generador a través de la conexión AC2 por la protección frente a retorno de potencia automática. Con la función Generator Reverse Power (potencia de retorno del generador) del Sunny Island se protege el generador.
Cuando se utiliza un generador diésel y una red pública, el instalador debe montar un equipo de conexión que pueda pasar de la red al generador. Esto puede darse o bien a través de un equipo de conmutación (ATS) o de un interruptor de transferencia manual.
Es muy recomendable emplear un equipo de conmutación con posición de transición neutra. El equipo de conmutación necesita al menos 5 s para desconectar el Sunny Island de la red y del generador.
Si hay instalado un interruptor manual, déjelo en la posición de desconexión durante 5 segundos como mínimo antes de ajustarlo en la nueva posición.
Para cerrar el circuito eléctrico DIGIN, el equipo de conmutación está equipado con un contacto auxiliar para controlar la DIGIN con una señal lógica. Si este contacto está abierto, la red está conectada. Si no, el generador está conectado.
Sin embargo, si no se dispone de un relé auxiliar, el instalador debe comprar un relé/contactor externo con una bobina de 230 V. El suministro de tensión de la bobina debe realizarse por medio del interruptor de transferencia del lado de la red. En caso de error en la red, la bobina deja de recibir tensión y el contacto se cierra.
La señal DIGIN del Sunny Island ocupa dos conexiones auxiliares. Estas se encuentran encima de los relés multifunción (abajo a la derecha junto a las placas de circuito impreso del interior del Sunny Island). Las conexiones que deben emplearse son BatVtg+ y BatVtg, junto con Digin+ y Digin--. Puentee las dos conexiones BatVtg- y Digin -- con un pequeño jumper para cerrar el circuito eléctrico.
A continuación, debe conectarse la conexión BatVtg+ con el contacto de apertura del relé/contactor externo. Se trata de un contactor externo o del contactor integrado en el equipo de conmutación.
Posteriormente, debe conectarse la conexión Digin+ con la conexión conjunta del relé externo. Considere este circuito eléctrico un circuito de comunicación y no lo conecte en paralelo a la tensión alterna o a los cables de corriente. De lo contrario podría provocar interferencias en las señales del Sunny Island. En caso de apagón, no debe existir tensión en el relé. El suministro de tensión de un relé externo debe realizarse por medio del interruptor de transferencia del lado de la red.
Equipo de conmutación automática
