Systèmes avec réseau électrique public comme fournisseur principal des appareils consommateurs et avec groupe électrogène comme réserve d’énergie en cas de panne du réseau

Si des Sunny Island sont installés dans un système de secours avec groupe électrogène, l’installateur est responsable du réglage du paramètre DIGIN (Digital Input). DIGIN indique au Sunny Island qu’il y a un groupe électrogène en cas de panne du réseau. Le Sunny Island peut ainsi lancer le groupe électrogène via un signal à deux fils. Si le Sunny Island demande l’activation du générateur via un démarrage à distance, il offre dans le même temps une protection contre les courants de retour, ce qui empêche le courant photovoltaïque d’être réinjecté dans le générateur. Cette fonction du Sunny Island offre à l’installateur plus de liberté dans la conception et l’installation d’un système de secours.

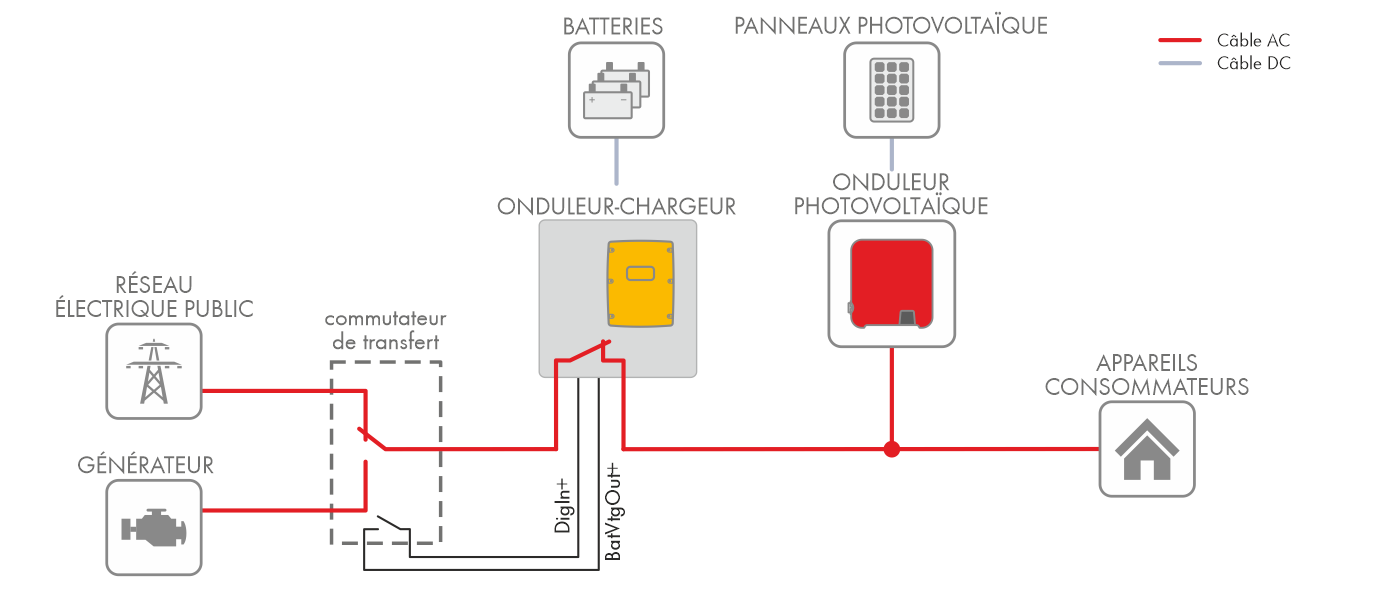

Système avec réseau électrique public comme fournisseur principal des appareils consommateurs avec groupe électrogène

Le Sunny Island a une borne prévue pour une alimentation AC externe, désignée « AC2 Grid/Générateur ». Le Digital Input sert à indiquer au Sunny Island si un groupe électrogène ou un réseau est actuellement raccordé à la borne AC2.

Si le Digital Input détecte un circuit électrique ouvert, le Sunny Island est exploité avec les paramètres réseau et peut injecter par la suite le courant excédentaire dans le réseau. Si le Digital Input détecte un circuit électrique fermé, le Sunny Island reçoit un signal indiquant que le générateur peut être activé. Si le générateur a été activé, le Sunny Island n’injecte aucune puissance dans le générateur via la borne AC2 du fait de la protection automatique contre les courants de retour. Grâce à la fonction Generator Reverse Power (Retour de puissance du générateur), le générateur est protégé.

En cas d’utilisation d’un groupe électrogène et d’un réseau électrique public, l’installateur doit installer un appareil de connexion capable de commuter du réseau sur le générateur. Cela peut s’effectuer via un commutateur automatique de transfert (ATS) ou un commutateur manuel de transfert.

L’utilisation d’un commutateur automatique de transfert avec position de transfert neutre est fortement recommandée. Le commutateur automatique de transfert requiert au moins 5 secondes pour couper le Sunny Island du réseau et du générateur.

Si un interrupteur manuel est installé, laissez-le pendant au moins 5 secondes en position éteinte, avant de le mettre dans sa nouvelle position.

Pour fermer le circuit électrique DIGIN, le commutateur automatique de transfert doit être doté d’un contact auxiliaire pour commander le DIGIN par un signal logique. Si ce contact est ouvert, le réseau est activé. S’il ne l’est pas, c’est le générateur qui est activé.

Si, toutefois, aucun relais auxiliaire n’est disponible, l’installateur doit acheter un relais/contacteur externe avec une bobine de 230 V. L’alimentation en tension de la bobine doit avoir lieu côté réseau via le commutateur de transfert. En cas de panne du réseau, la bobine n’est plus alimentée en tension et le contact se ferme.

Le signal DIGIN dans le Sunny Island occupe deux bornes auxiliaires. Celles-ci se trouvent au-dessus du relais multifonction (en bas à droite, à côté des cartes imprimées, à l’intérieur du Sunny Island). Les bornes devant être utilisées sont BatVtg+ et BatVtg — en combinaison avec Digin+ et Digin--. Pontez les deux bornes BatVtg- et Digin -- à l’aide d’un petit cavalier pour fermer le circuit électrique.

Ensuite, la borne BatVtg+ doit être reliée au contact à ouverture du relais/contacteur externe. Il s’agit ici d’un contacteur externe ou du contacteur intégré dans le commutateur automatique de transfert.

La borne Digin+ doit ensuite être raccordée à la borne commune du relais externe. Considérez ce circuit électrique comme un circuit électrique de communication et ne le raccordez pas parallèlement à la tension AC ou aux câbles d’alimentation. Cela risquerait d’entraîner des interférences de signal au niveau du Sunny Island. Aucune tension ne doit être présente sur le relais en cas de panne du réseau. L’alimentation en tension d’un relais externe doit avoir lieu côté réseau via le commutateur de transfert.

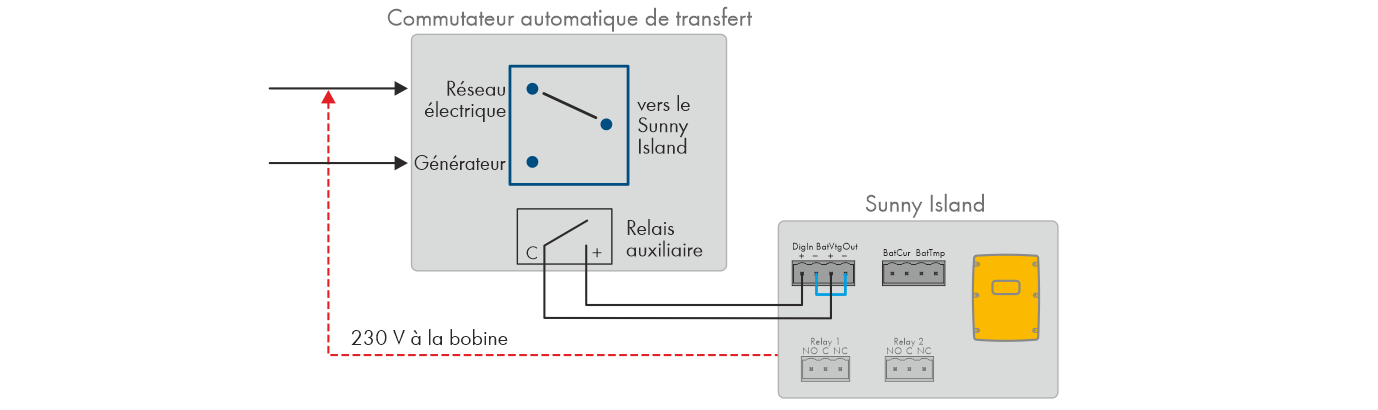

Commutateur automatique de transfert
