Sistemas aislados mixtos con acoplamiento de CA y de CC

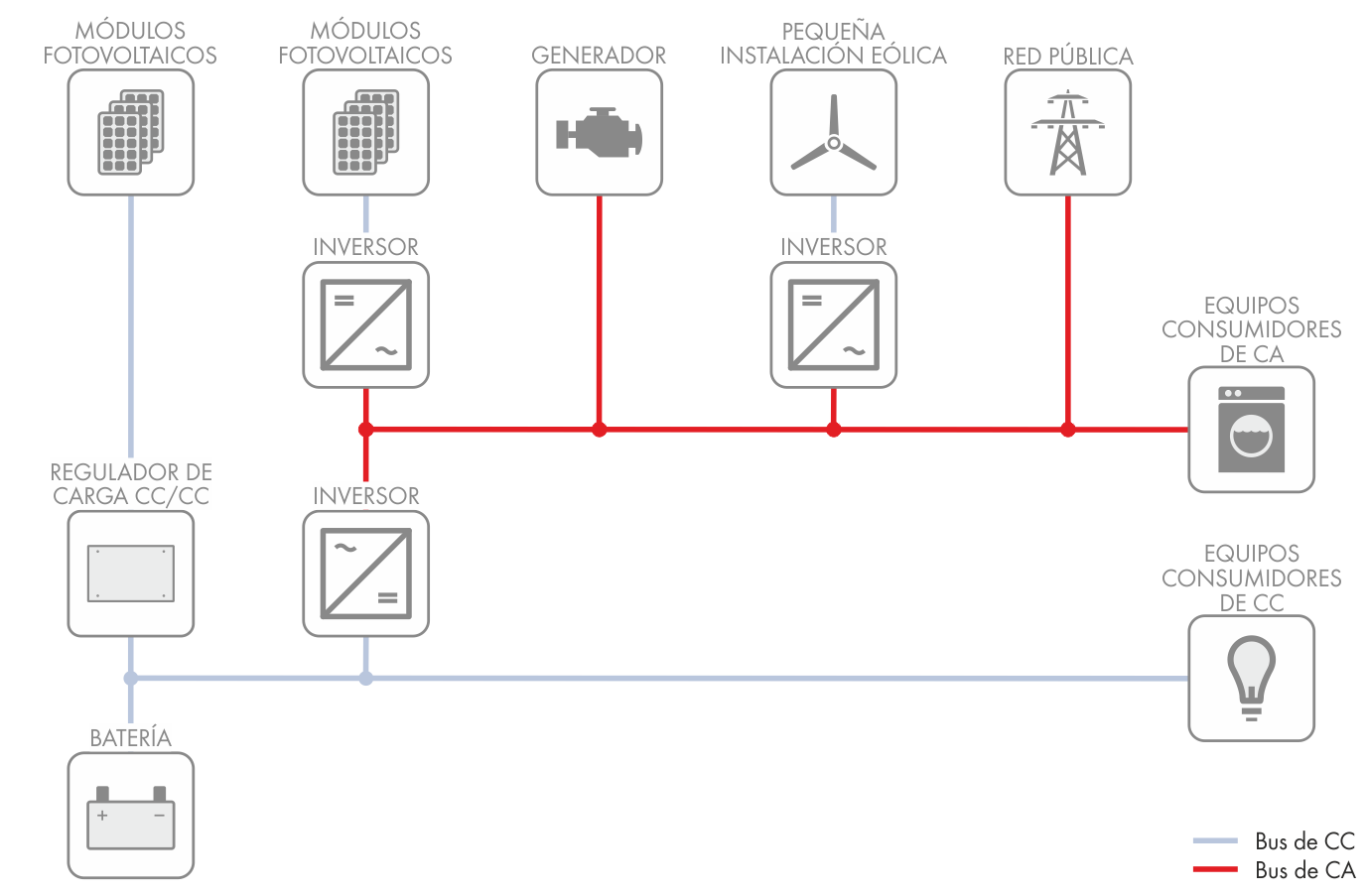

Ejemplo de un sistema mixto con acoplamiento de CA y de CC

Los sistemas mixtos con acoplamiento de CA y CC son especialmente adecuados para acoplar equipos consumidores de CA de un rango de potencia medio con fuentes de energía de CC. Al mismo tiempo, en los sistemas mixtos la batería puede cargarse con un generador. Los sistemas mixtos sirven para abastecer consumidores remotos y satisfacen una mayor demanda de energía. Por este motivo, los sistemas mixtos se suelen utilizar en granjas, pequeños comercios y fincas agrícolas.

Al diseñar una planta hay que tener en cuenta que la potencia nominal de los inversores se corresponda con la potencia necesaria por los equipos consumidores. Aunque haya más potencia disponible en la planta fotovoltaica y en la planta eólica, el inversor limita la potencia disponible en el lado de CA. Diseñar sistemas mixtos es claramente más complejo que diseñar sistemas simplemente con acoplamiento de CA.
