Réseaux en site isolé à couplage AC et DC

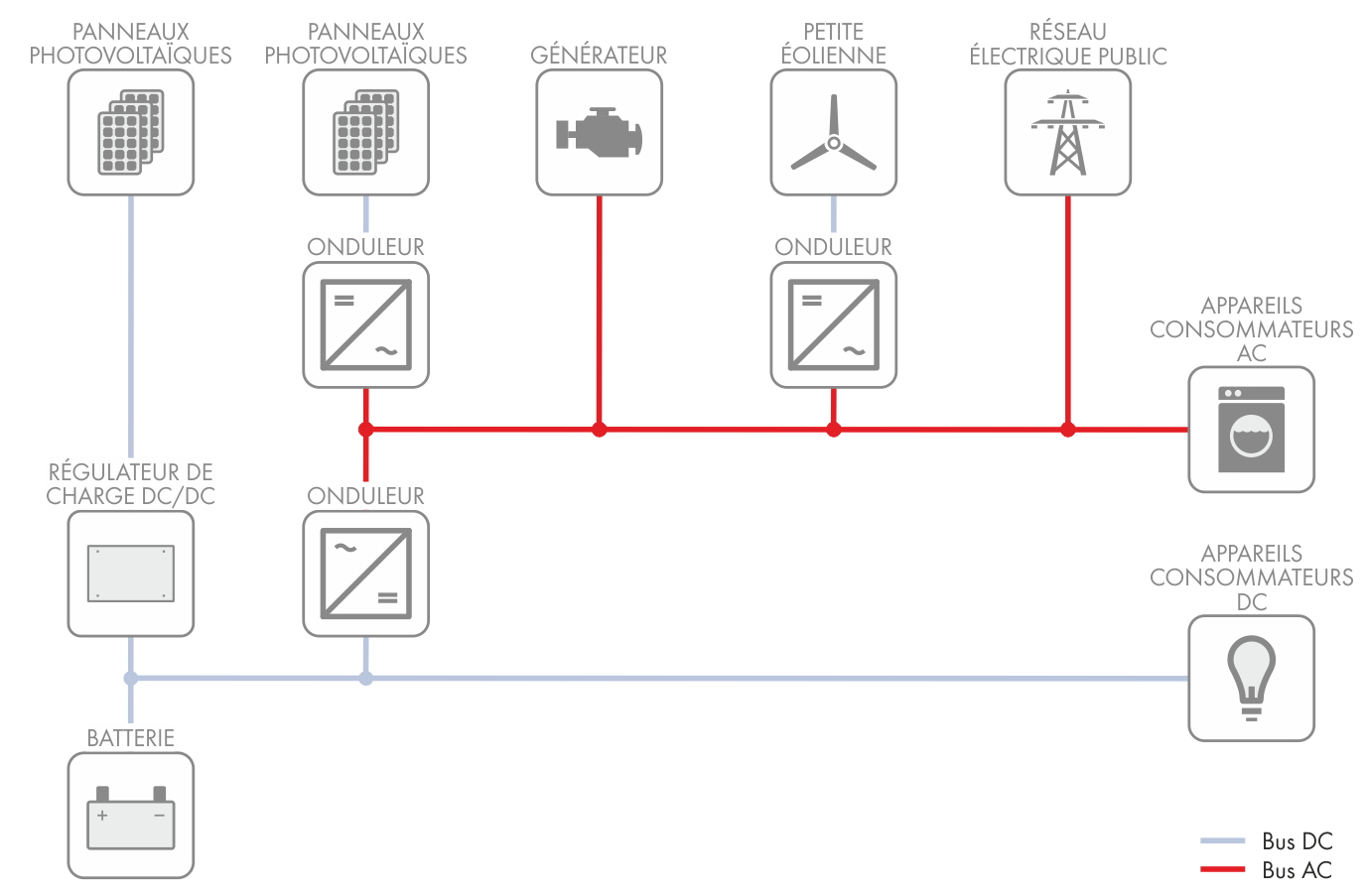

Exemple de système mixte à couplage AC et DC

Les systèmes mixtes AC/DC permettent notamment de coupler des consommateurs à courant alternatif de puissance moyenne avec des sources d’énergie DC. Dans les systèmes mixtes, la batterie peut également être rechargée via un générateur. Ces systèmes servent à alimenter des consommateurs situés dans des zones isolées et peuvent répondre à des besoins énergétiques élevés. Les systèmes mixtes sont notamment utilisés dans les petites entreprises et les exploitations agricoles.

Lors de la conception de l’installation, il convient de tenir compte du fait que la puissance nominale des onduleurs doit correspondre à la puissance requise des consommateurs. Même si davantage de puissance est disponible du côté de l’installation photovoltaïque et de l’installation éolienne, l’onduleur limite la puissance disponible côté AC. La conception de systèmes mixtes est nettement plus complexe que celle de systèmes à couplage AC.
