Frequency Shift Power Control
Si des onduleurs photovoltaïques sont raccordés du côté AC en mode de fonctionnement en site isolé, le Sunny Island doit pouvoir en limiter la puissance de sortie. Ce cas se présente, par exemple, lorsque la batterie de l’onduleur est entièrement chargée et que la puissance générée par l’installation photovoltaïque excède les besoins en puissance des appareils consommateurs raccordés.
Afin que l’énergie excédentaire ne surcharge pas la batterie, le Sunny Island tient compte de cette situation en modifiant la fréquence sur la sortie AC. Cette modification de fréquence est analysée par l’onduleur photovoltaïque. Dès que la fréquence du réseau augmente et dépasse une valeur définie f Start Delta, l’onduleur photovoltaïque limite sa puissance en conséquence.

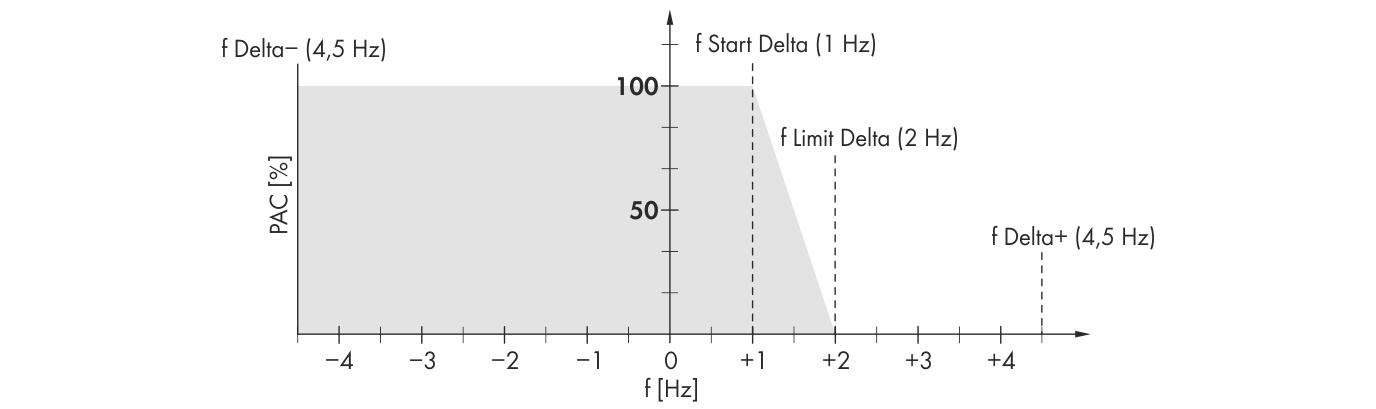

Fonction du Frequency Shift Power Control
|
Désignation |
Explication |
|---|---|
|
f |
Fréquence de base du réseau en site isolé (50 Hz) |
|
f Delta- à f Delta+ |
Plage maximale dans laquelle l’onduleur photovoltaïque est actif, par rapport à la fréquence de base. |
|
f Start Delta |
Augmentation de la fréquence par rapport à la fréquence de base, à laquelle commence la régulation de la puissance via la fréquence. |
|
f Limit Delta |
Augmentation de la fréquence par rapport à la fréquence de base, à laquelle se termine la régulation de la puissance via la fréquence. La puissance de l’onduleur photovoltaïque est ici de 0 W. |
Si la valeur passe en dessous de la limite f Delta– ou dépasse la limite f Delta+, les onduleurs photovoltaïques se déconnectent du réseau en site isolé. Si un générateur du réseau en site isolé est en marche, c’est lui qui détermine la fréquence et les onduleurs photovoltaïques réagissent ensuite à certaines modifications de fréquence du générateur. En charge, les générateurs fonctionnent généralement avec une fréquence de tension de sortie de 50 Hz. Par conséquent, les onduleurs photovoltaïques injecteront dans la plupart des cas toute leur puissance dans le réseau en site isolé, même lorsque le générateur est en service. Lorsque la tension de batterie actuelle est supérieure à la tension de consigne de la batterie et doit en outre être synchronisée avec un générateur, le Sunny Island augmente la fréquence pendant une courte durée et les onduleurs photovoltaïques se déconnectent du réseau en site isolé via la régulation de fréquence vers le bas (surfréquence). Ensuite, le Sunny Island se synchronise avec le générateur.
