Frequency Shift Power Control
Si en el modo de funcionamiento de red aislada hay inversores fotovoltaicos conectados en el lado de CA, el Sunny Island debe poder limitar su potencia de salida. Esto se produce, por ejemplo, cuando la batería del inversor Sunny Island está totalmente cargada y la oferta de potencia de la planta fotovoltaica supera la demanda de potencia de los equipos consumidores conectados.
Para que la energía excesiva no sobrecargue la batería, el Sunny Island detecta esta situación y modifica la frecuencia en la salida de CA. El inversor fotovoltaico evalúa esta modificación de frecuencia. En cuanto la frecuencia de red aumenta y supera un valor determinado de f Start Delta, el inversor fotovoltaico limita su potencia de forma correspondiente.

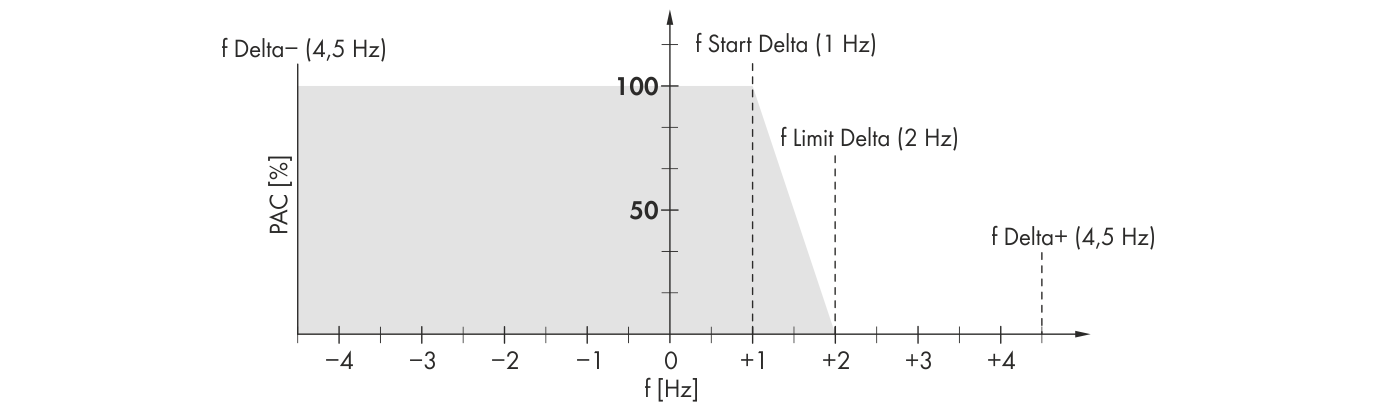

Funcionamiento del Frequency Shift Power Control
|
Denominación |
Explicación |
|---|---|
|
f |
Frecuencia básica de la red aislada (50 Hz) |
|
f Delta- a f Delta+ |
Zona máxima con relación a la frecuencia básica en la que está activo el inversor fotovoltaico. |
|
f Start Delta |
Aumento de frecuencia con relación a la frecuencia básica a la que empieza la regulación de potencia a través de la frecuencia |
|
f Limit Delta |
Aumento de frecuencia con relación a la frecuencia básica a la que termina la regulación de potencia a través de la frecuencia La potencia del inversor fotovoltaico es aquí de 0 W. |
Si no se alcanza el valor de f Delta- o se supera el valor de f Delta+, los inversores fotovoltaicos se desconectan de la red aislada. Si en la red aislada se encuentra en funcionamiento un generador, este determina la frecuencia y los inversores fotovoltaicos reaccionarán a determinadas modificaciones de frecuencia por parte del generador. En el caso de un generador, la frecuencia de la tensión de salida bajo carga es de 50 Hz. Por este motivo, en la mayoría de los casos los inversores fotovoltaicos transmiten toda su potencia a la red aislada, incluso cuando el generador está en funcionamiento. Si la tensión actual de la batería es mayor que la tensión nominal de la batería y se debe sincronizar a un generador, el Sunny Island aumenta brevemente la frecuencia y los inversores fotovoltaicos se desconectan de la red aislada por medio de la regulación de frecuencia (sobrefrecuencia). A continuación, el Sunny Island se sincroniza con el generador.
