Jelforrás csatlakoztatása a digitális bemenetre
Szakember
A termék digitális bemenetére egy digitális jelforrást (pl. egy hangfrekvenciás központi vezérlési jelvevőt vagy egy távvezérlő készüléket) lehet csatlakoztatni. Ezt kötelező csatlakoztatni, amennyiben a hálózatüzemeltető előírja.
További szükséges anyagok (a szállítási terjedelem nem tartalmazza):
Szükség esetén érvéghüvelyek
Feltételek:
A jelforrás műszaki szempontból legyen alkalmas a digitális bemenetek csatlakoztatására ( > Műszaki adatok).
A csatlakoztatott digitális jelforrás biztonságosan le van választva a hálózati potenciálról. A digitális jelforrás csatlakoztatásakor egy potenciálmentes érintkezőt vagy egy külső potenciálmentes érintkezőt kell használni.
Áttekintés:
Pinkiosztás
Pin | Pinkiosztás | Magyarázat |
|---|---|---|
1 | DI1 | Digitális bemenet |
2 | DI2 | Digitális bemenet |
3 | DI3 | Digitális bemenet |
4 | DI4 | Digitális bemenet |
5 | 24 V | Tápfeszültség kimenete |
6 | DI5 | Gyorsleállítás |
7 | 24 V | Tápfeszültség kimenete |

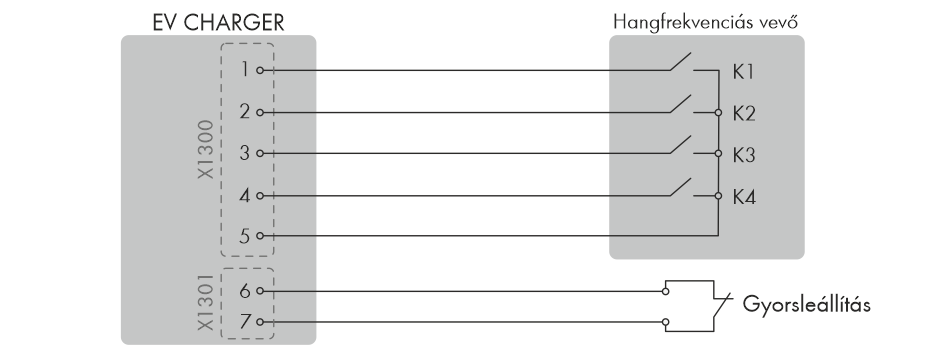

A bekötések áttekintése:
A hangfrekvenciás központi vezérlési jelvevő csatlakoztatása
Eljárás:
- Feszültségmentesítse a terméket ( > A termék feszültségmentesítése).
- Csatlakoztassa a csatlakozókábelt a digitális jelforrásra (lásd a gyártó utasítását).
- Távolítsa el a csatlakozókábel köpenyét 150 mm hosszon.
- Csupaszítsa az ereket 6 mm hosszon.
- Vágja le a nem használt kábelereket a kábelköpenyig.
- Szükség esetén rögzítsen a vezetőkre érvéghüvelyeket.
- A csatlakozókábelt a vezesse át a tömszelencén egy jelforrásnak a digitális bemenetre csatlakoztatásához.
- A csatlakozókábelt vezesse a ház nyílásán keresztül a termékbe egy jelforrásnak a digitális bemenetre csatlakoztatásához.
- Csúsztassa a szállítási terjedelemhez tartozó 2 db ferritet a kábelre.
- Csatlakoztassa a vezetőket a szállítási terjedelemhez tartozó kapocslécekre. Ennek során vegye figyelembe a pinkiosztást. Ha a gyorsleállítás funkciót akarja használni, akkor a vezetékeket csak a 2 pólusú kapocslécre csatlakoztassa. Ha az összes funkciót használni akarja, akkor a vezetékeket az 5 pólusú kapocslécre csatlakoztassa.
- Dugja a kapocslécet egy digitális jelforrás csatlakozóaljzatába.
- A vezető enyhe meghúzásával győződjön meg arról, hogy a vezetők a kapocshelyekben vannak.
- Kézzel húzza meg a tömszelencét.
