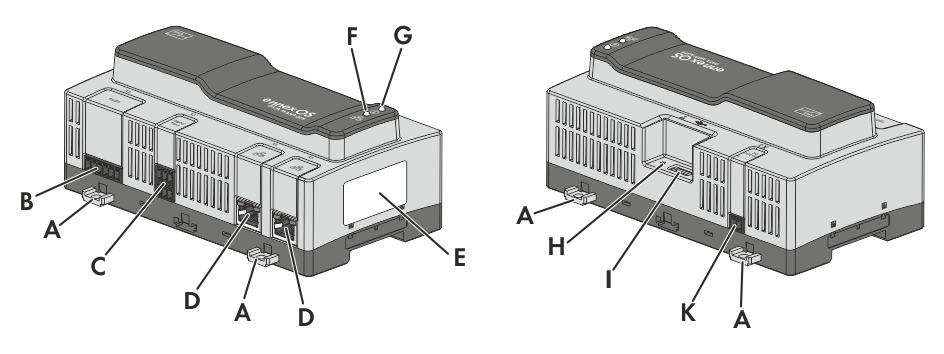

Produktbeskrivning

A

Fästen som kan tryckas ut för väggmontering

B

Uttag för anslutning av RS485-enheter

C

Uttag för anslutning av digitala signaler

D

Nätverksuttag med status-LED:er för anslutning till nätverket

E

Typskyltar

Produkten har två typskyltar. Typskyltarna gör att produkten kan identifieras. Typskylten måste alltid sitta kvar på produkten.

På vänster typskylt finns följande information:

• Godkännande för olika länder

• Apparatcertifieringar

På höger typskylt finns följande information:

• Apparattyp (Type)

• Serienummer (Serial number)

• Tillverkningsdatum (Date of manufacture)

• Apparatspecifika uppgifter

• Registreringskod (RID)

• Identifieringskod (PIC)

F

COM-LED

COM-LED är en lysdiod som visar produktens driftstatus tillsammans med system-LED:n ( > Lysdiodssignaler).

G

System-LED

System-LED är en lysdiod som visar produktens driftstatus tillsammans med COM-LED:n ( > Lysdiodssignaler).

H

Funktionsknapp

I

USB 2.0-uttag för manuell uppdatering

J

Uttag för anslutning av spänningsförsörjning
