Ansluta spänningsförsörjning
VARNING
Livsfara genom elektrisk stöt
Vid arbeten på strömförsörjningskretsen kan farlig spänning finnas i produkten vid fel. Dödsfall eller allvarliga skador kan bli följden.
- Säkerställ vid nätdelar med fast anslutning att det finns en frånskiljningsanordning (t.ex. dvärgbrytare) utanför nätdelen.
- Säkerställ vid nätdelar med stickanslutning att eluttaget för nätdelen finns i närheten av nätdelen.
- Frånskiljningsanordningen och eluttaget för nätdelen måste alltid vara väl åtkomliga.
OBSERVERA
Skador på produkten genom kondensvatten
Om produkten tas från en kall omgivning till en varm omgivning kan kondensvatten bildas i produkten. Det kan skada produkten eller påverka funktionen negativt.
- Vid stora temperaturskillnader, vänta med att ansluta spänningsförsörjningen tills produkten har fått rumstemperatur.
- Se till att produkten är torr.
Extra material som behövs (ingår inte i leveransen):
1 nätdel
1 anslutningskabel för växelström
1 anslutningskabel för anslutning av nätdelen till produkten
Krav på nätdelen:
Kortslutningsström: < 8 A
Nominell uteffekt: 5 W
Utspänning DC: 10 V till 30 V
Uppfyller kraven på strömkällor med begränsad effekt enligt IEC 60950
Krav på anslutningskabeln för anslutning av nätdelen till Data Manager:
Ledararea: 0,2 mm² till 1,5 mm² (32 AWG till 16 AWG)
Kabeln måste bestå av minst två ledare
Max. kabellängd: 3 m (9,8 ft)
Kontaktdonets konfiguration:
Kontaktdon | Position | Konfiguration |
|---|---|---|
| 1 | Inspänning 10 V DC till 30 V DC |
2 | Jord (GND) |
Tillvägagångssätt:
- Montera nätdelen (se tillverkarens anvisning).
- Anslut anslutningskabeln till nätdelen (se tillverkarens anvisning). Notera ledarfärgerna och korta av de ledare som inte behövs i höjd med kabelmanteln.
- Öppna ledarinföringarna på det 2-poliga kontaktdonet som medföljer.

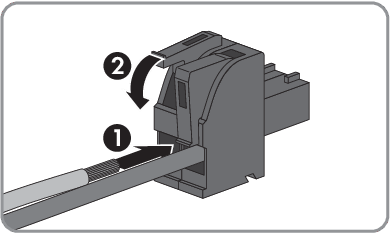

- Anslut anslutningskabeln till det 2-poliga kontaktdonet. Ledarna sticks in i ledarinföringarna, som sedan spärras. Observera kontaktdonets konfiguration.
- Korta av de ledare som inte behövs i höjd med kabelmanteln.
- Stick in det 2-poliga kontaktdonet i uttaget X1 på produkten.
- Anslut AC-anslutningskabeln till nätdelen (se tillverkarens anvisning).
- Frånskilj anslutningspunkten och säkerställ att anslutningspunkten är spänningslös.
- Anslut den andra änden av AC-anslutningskabeln till spänningsförsörjningen.
- Koppla samman anslutningspunkten och det allmänna elnätet.
VARNING
Livsfara på grund av elektrisk stöt
På anslutningspunkten till det allmänna elnätet finns livsfarlig spänning.
- Produkten påbörjar driften ( > Idrifttagning).
