P_AV, E - Wirkleistungsgrenzkurve

Die folgende Abbildung zeigt einen Anwendungsfall der P_{AV, E}-Überwachung im Verbraucherzählpfeilsystem.

Bis zu einem Wert von ∑P_EMax folgt die P_{AV, E}-Wirkleistungsgrenzkurve der Funktion P(t) = - [(∑P_EMax - P_{AV. E}) ∙ e^{(-1,05∙(t-0,8))} + P_{AV, E}].

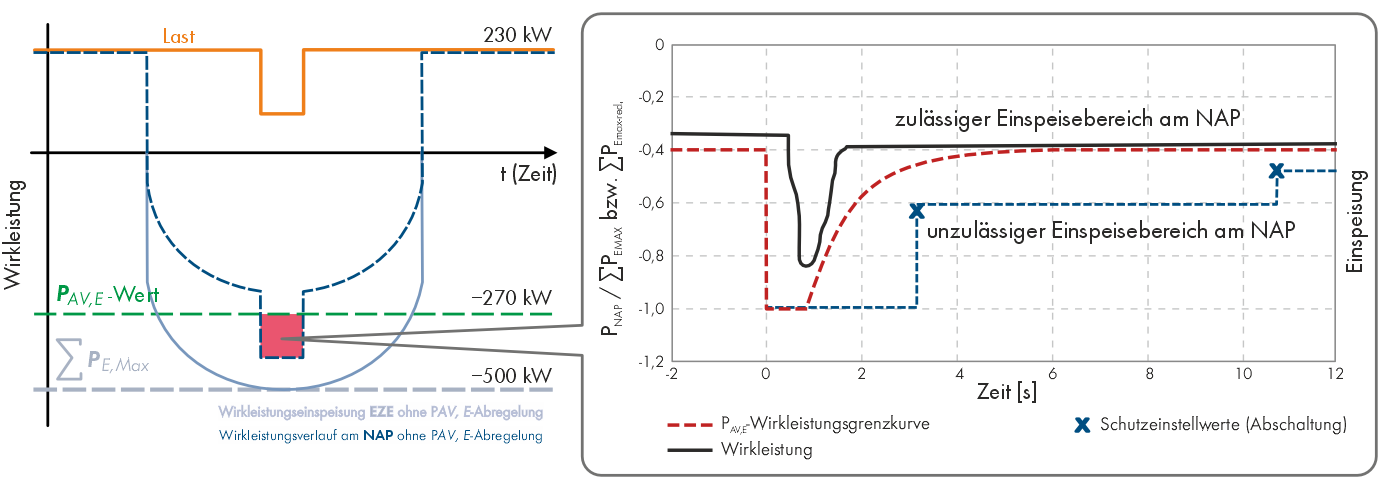

Die Abbildung zeigt beispielhaft die P_{AV, E}-Wirkleistungsgrenzkurve bei P_{AV, E}/ ∑P_EMax = 40%.

Beispiel P_{AV, E}-Wirkleistungsgrenzkurve

Die einzuhaltende Grenzkurve kann mit dem SMA Data Manager in Verbindung mit SMA Wechselrichtern erzielt werden. Die Voraussetzungen hierfür finden Sie in der Herstellererklärung unter folgendem Link: "Betrieb einer Solaranlage mit SMA PV-Wechselrichtern an einem Niederspannungsanschluss gemäß Einspeisebegrenzung (PAV,E-Überwachung) nach VDE-AR-N 4105:2018, speziell PAV,E-Überwachung (Einspeisebegrenzung)" unter www.SMA-Solar.com.

Vorteile einer einstufigen P_{AV, E}-Regelung (durch einen Anlagenregler) gegenüber einer P_{AV, E}-Schutzeinrichtung:

• bezieht sich auf die einzelne Erzeugungseinheit (EZE) und nicht auf den NA-Schutz der Erzeugungsanlage (EZA)

• Keine Verknüpfung mit NA-Schutz-Konzept notwendig

• Keine stufenartigen Verluste durch Abschaltung, sondern eine gleichmäßige Reduktion der Wirkleistung

• Keine Wartezeit und keine Gradienten bei der Wiedereinschaltung (10%/min, 10 Minuten bis zur vollen Leistung)

• Keine Auswirkungen auf die Lebensdauer der Wechselrichter

• Keine zusätzlichen Komponenten erforderlich

• Einfache Inbetriebnahme / Konfiguration mit dem SMA Data Manager

Der Einsatz eines NA-Schutzrelais kann jedoch unter bestimmten Bedingungen, wie z.B. dauerhaft hohen Grundlasten und der Einbindung (Zuschalten) von Verbrauchern, sinnvoll sein. Bei hohen Überbauungsraten (< 0,54) wird häufig ein zusätzliches, redundantes Schutzgerät gefordert.
