NA-Schutz gemäß VDE-AR-N 4105:2018-11

Die im Sunny Tripower X 60, Sunny Tripower X 25, Sunny Tripower Storage X und Sunny Tripower 125 integrierten AC-Kuppelschalter können zur Realisierung des Netz- und Anlagenschutzes gemäß VDE-AR-N 4105:2018-11, Kapitel 6.4.1 Methode C für Anlagen von 30 bis 135 kW genutzt werden.

Voraussetzungen:

  • Auf dem Sunny Tripower muss eine geeignete Firmware-Version installiert sein (siehe Anleitung des Produkts)

  • Im Sunny Tripower muss ein bestimmter Länderdatensatz eingestellt sein (siehe Anleitung des Produkts)

  • Je nach Gerätetyp müssen SMA I/O Module installiert sein (siehe Anleitung des Produkts)

  • Im System muss sich eine externe, zentrale und zertifizierte NA-Überwachungseinheit mit Meldekontakt, ausgeführt als potenzialfreier Öffner, befinden. Die Summe aus Schalt- und Messzeit muss ≤ 100 ms sein.

  • Verbindung der im Wechselrichter integrierten digitalen Eingänge bzw. der installierten I/O-Module aller Wechselrichter mit der externen NA-Überwachungseinheit

14503603596

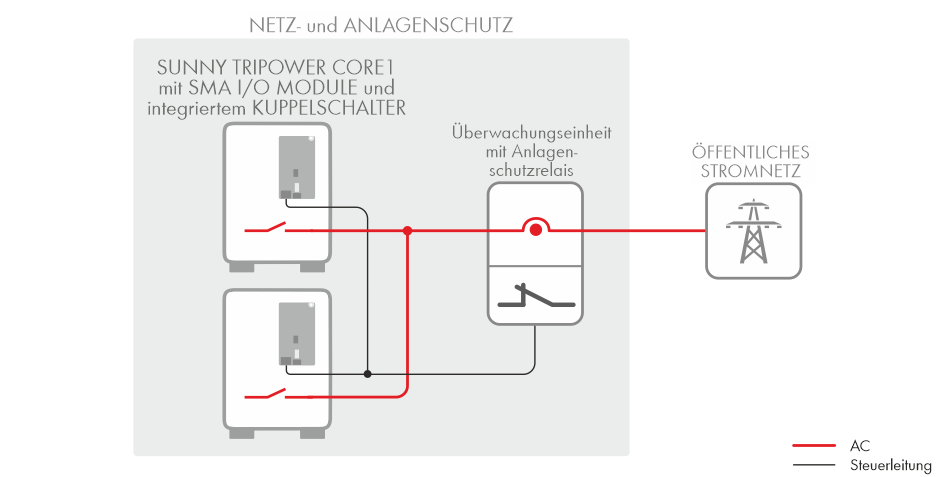

Beispiel: PV-Anlage mit im Wechselrichter integrierten Kuppelschalter

Weiterführende Informationen zur konkreten Umsetzung finden Sie unter folgendem Link: Technische Information "Sunny Tripower CORE1 - Vereinfachte Realisierung des Netz- und Anlagenschutzes in PV-Anlagen nach VDE-AR-N 4105:2018-11 und unter www.SMA-Solar.com.

Die Herstellerklärung für die betreffenden Wechselrichter finden Sie unter folgendem Link: Realisierung des Netz- und Anlagenschutzes (NA-Schutz) gemäß VDE-AR-N 4105:2018-11, Kapitel 6.4.1 Methode C für Anlagen von 30 bis 135 kW und gemäß dem FNN-Hinweis "Vereinfachter Anschluss nach NELEV und EAAV" für Anlagen von 135 bis 270 kW" und unter www.SMA-Solar.com.
