Einleitung
Der SMA Data Manager M (EDMM-20) ist ein Datenlogger, der die Funktion eines System Managers sowie eines Anlagengateways übernimmt. Über den SMA Data Manager M werden PV-Anlagenteile und PV-Systeme in die SMA Infrastruktur integriert. Dies umfasst Energieerzeuger und Energieverbraucher, I/O-Systeme, Sensoren und Zähler. Der SMA Data Manager M eignet sich für Anlagen mit einer maximalen PV- oder Batterie-Gesamtleistung von 7,5 MVA. Dabei unterstützt der SMA Data Manager M die Kommunikation mit bis zu 50 Geräten wie PV-Wechselrichter, Batterie-Wechselrichter, Energiezähler, Ladestationen und I/O-Systeme.
Weiterführende Informationen finden Sie unter folgenden Links:
Betriebsanleitung SMA Data Manager M
Produktbeschreibung Data Manager M und unter www.SMA-Solar.com.
In einer Anlage können mehrere Data Manager integriert werden. Dabei kann zwischen folgenden Gerätefunktionen gewählt werden:
System Manager
Übergeordneter System Manager
Untergeordneter System Manager
System Manager
In dieser Funktion arbeitet der Data Manager als alleiniger System Manager zur Steuerung oder Regelung der Anlage ohne weitere Data Manager in der Anlage.
Übergeordneter System Manager
In dieser Funktion arbeitet der Data Manager als übergeordnetes Gerät zur Steuerung und Regelung der Anlage mit weiteren untergeordneten Data Managern. Bei dieser Option gibt der übergeordnete Data Manager Steuerungs- oder Regelungsbefehle an untergeordnete Data Manager per Modbus weiter. Dazu müssen untergeordnete Data Manager als Modbus-Geräte in der Anlage des übergeordneten Data Managers eingebunden werden. Regelungsrelevante Zähler am Netzanschlusspunkt müssen am übergeordneten Data Manager angeschlossen sein. Weitere Geräte (insgesamt bis zu 50) dürfen auch am übergeordneten System Manager angeschlossen sein.
Untergeordneter System Manager
In dieser Funktion arbeitet der Data Manager als untergeordnetes Gerät. Bei dieser Option empfängt der untergeordnete Data Manager die Steuerungs- oder Regelungsbefehle eines übergeordneten Geräts und gibt diese als Steuerungsbefehle an die angeschlossenen Geräte weiter. In Anlagen mit einem übergeordneten Data Manager, müssen zuerst alle untergeordneten System Manager in Betrieb genommen werden und deren Modbus-Server Schnittstelle aktiviert werden, um sie in der Anlage des übergeordneten Data Managers einbinden zu können. In Anlagen mit Wechselrichtern müssen zuerst alle Wechselrichter in Betrieb genommen sein, um die Anlagenleistung korrekt anzeigen zu lassen.
Unterstützte Produkte
Eine Übersicht zu den kompatiblen Produkten finden Sie unter folgendem Link: "Übersicht kompatibler Produkte" und unter www.SMA-Solar.com.
Weitere Energiezähler können über benutzerdefinierte Modbus-Profile ergänzt werden. Berücksichtigen Sie dabei, dass benutzerdefinierte Modbus-Profile eine Zykluszeit von 1 s haben (Ab der Firmware-Version 2.6.xx ist die Zykluszeit parametrierbar (200ms, 500 ms, 1000 ms und 5000ms). Dies kann für einige Anwendungen, z.B. PAV,E-Einspeisebegrenzung nach VDE AR N 4105 zu langsam sein.
Router und Switches:
Energiemonitoring
Router und Switches für Fast-Ethernet mit mindestens 100 Mbit/s Datenübertragungsrate. Alle verwendeten Netzwerkkomponenten müssen das IGMP-Protokoll in der Version 2 oder Version 3 (IGMPv2 oder IGMPv3) unterstützen. Keinen IGMP Snooping Switch nach RFC 4541 verwenden. Bei Verwendung eines Managed Switch darf kein IGMP Snooping aktiviert sein.

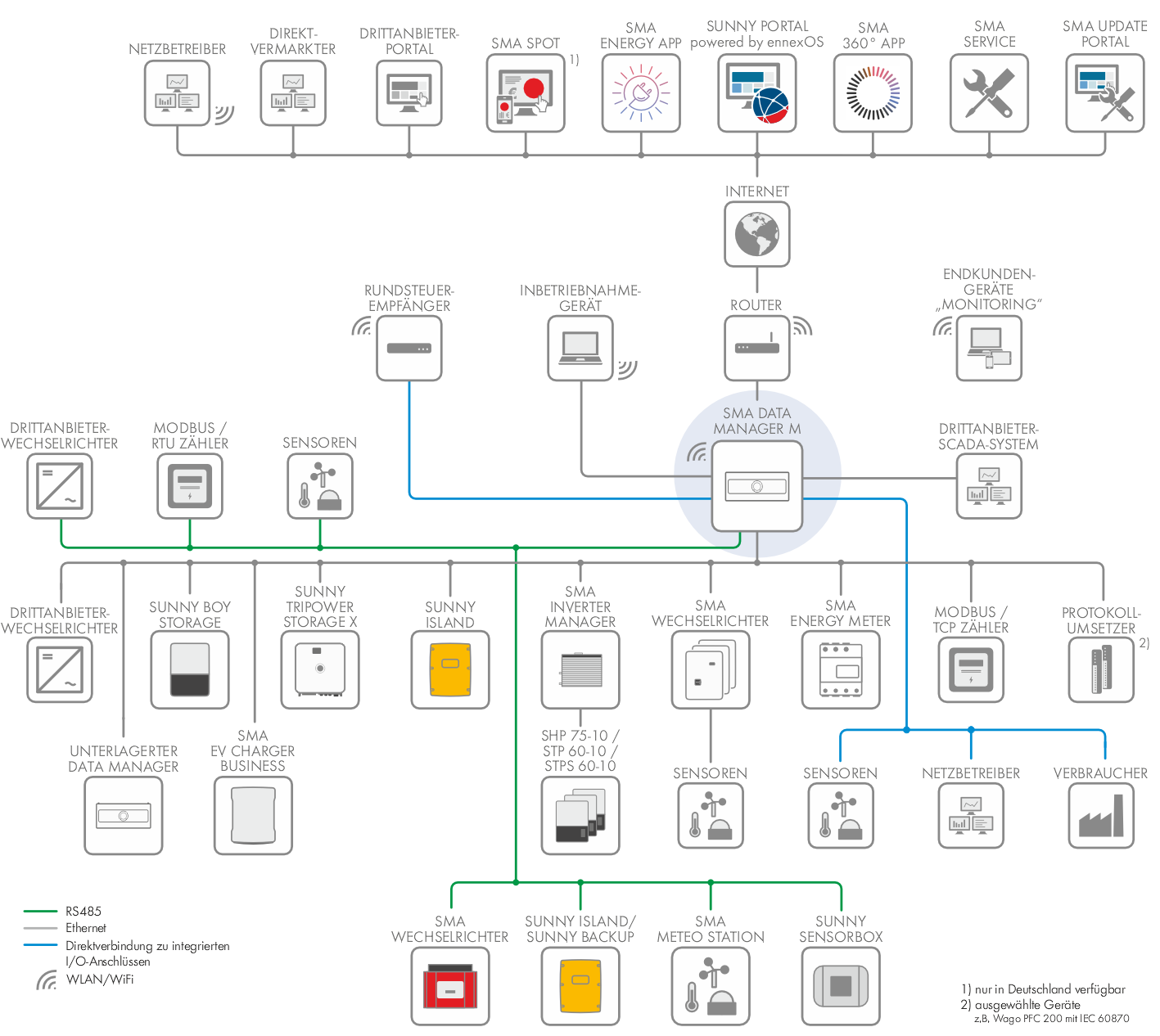

Gesamtübersicht der unterstützen Produkte
Die Abbildung zeigt die Gesamtübersicht der unterstützten Geräte und bildet keine reale Anlagenkonfiguration ab. Nicht alle Geräte können gemeinsam in einer Anlage betrieben werden.
Weiterführende Informationen zum SMA Data Manager M und seinen Konfigurationsmöglichkeiten finden Sie unter folgendem Link: Betriebsanleitung SMA Data Manager M unter www.SMA.com.
