パワーコンディショナが警告音を鳴らしている場合、地絡が発生している可能性があります。この場合、赤色のLEDが点灯し、イベント番号3501、3601または3701がパワーコンディショナのユーザーインターフェース上にある結果のメニューに表示されています。太陽光発電システムの対地間絶縁が不良または不十分です。

手順：

以下の手順に従って、太陽光発電システムに地絡が発生していないかどうかを確かめます。以下に具体的な手順を説明します。　

• 電圧を測定することにより、地絡が発生していないかを確認します。

• 電圧を測定する方法で地絡を発見できなかった場合は、絶縁抵抗を測定します。

電圧を測定する場合：

次の手順に従って、太陽光発電システムの各ストリングで地絡の有無を点検します。

手順：

この例では、2番目と3番目の太陽電池モジュールの間で地絡しています。

絶縁抵抗を測定する場合：

電圧の測定では地絡の発生を示す十分な証拠がなかった場合は、絶縁抵抗を測定してより正確に調べます。

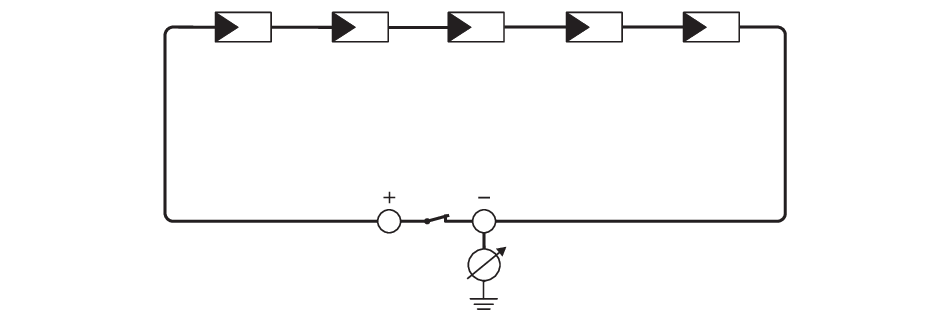

測定回路図

絶縁抵抗の計算

太陽光発電システム全体の絶縁抵抗と各ストリングの絶縁抵抗の予想値には、次の関係が成り立ちます。

太陽電池モジュールの絶縁抵抗の正確な値は、モジュールのデータシートを確認するか、メーカーに問い合わせてください。

一般に、太陽電池モジュールの絶縁抵抗値は平均的に薄膜型で40 MΩ、単結晶または多結晶型で50 MΩです（絶縁抵抗値の計算に関する詳しい情報については、www.SMA-Solar.comに掲載の技術情報「Insulation Resistance (Riso) of Non-Galvanically Isolated PV Systems」を参照）。

必要な計器・装置：

• 太陽電池アレイの開放・短絡用装置（適切な仕様の機種）

• 絶縁抵抗計

太陽電池アレイの開放・短絡用装置について

絶縁抵抗の測定は、太陽電池アレイを安全に開放・短絡用装置がある場合だけ実施してください。適切な装置がない場合は、実施しないでください。

手順：
