Desconexión del inversor de la tensión
Especialista
Antes de efectuar cualquier trabajo en el inversor, desconéctelo siempre de la tensión tal y como se describe en este capítulo. Siga siempre el orden indicado.
Procedimiento:
- Desconecte el disyuntor de CA y asegúrelo contra cualquier reconexión.
- Si la batería está equipada con un interruptor-seccionador, desconéctelo (consulte la documentación del fabricante de la batería).
- Desenrosque las tuercas de unión de los racores atornillados en la cubierta de conexión.

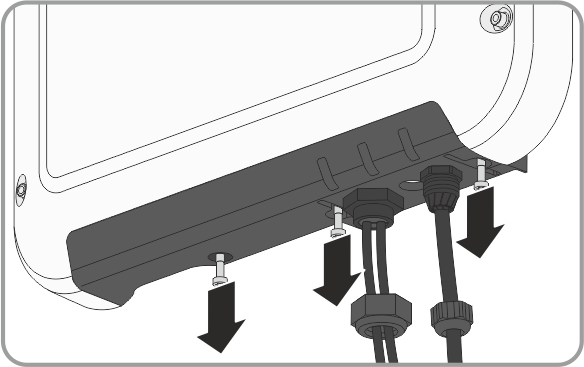

- Suelte los tornillos de la cubierta de conexión con un destornillador Torx (TX 20) y retire la cubierta de conexión tirando de ella hacia abajo.
- Compruebe sucesivamente con un equipo de medición adecuado que no haya tensión en la conexión de CA entre L y N y L y . Para ello, introduzca la punta de comprobación (diámetro: máximo 2 mm) en el respectivo agujero redondo de la caja de bornes.

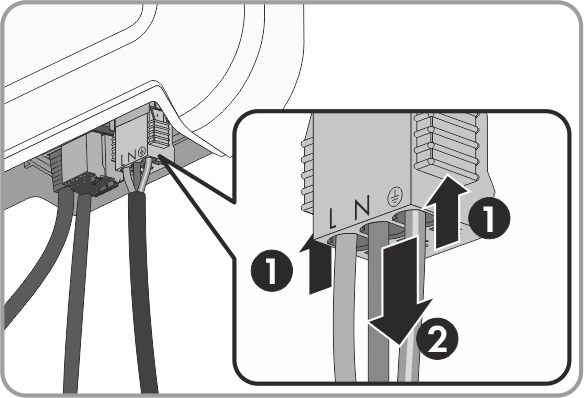

- Desbloquee y quite la caja de bornes junto con los pasadores laterales.

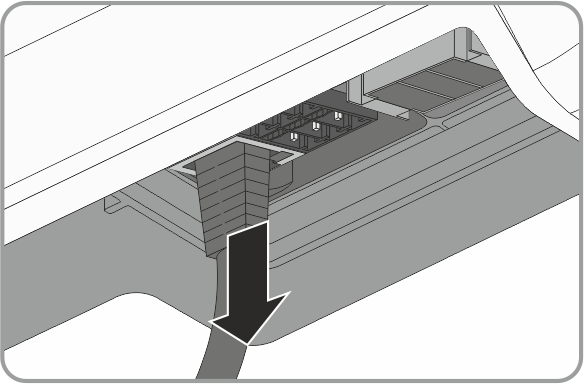

- Retire el conector con el cable de comunicación de la batería.

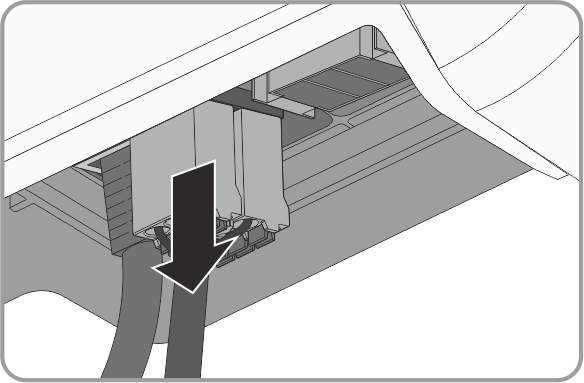

- Desbloquee y desconecte el conector del cable de red.

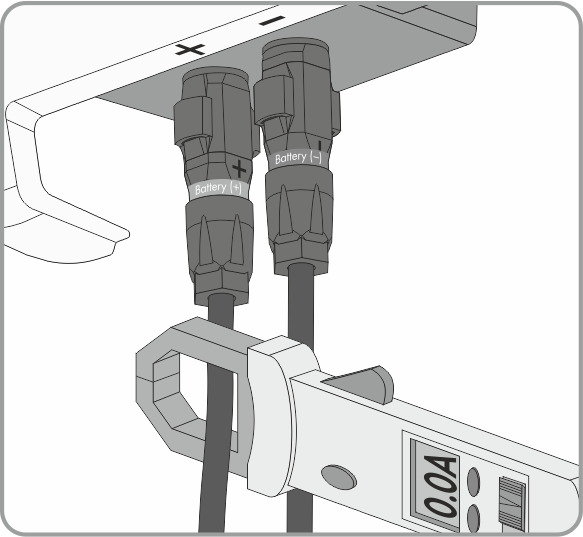

- Con una pinza amperimétrica, compruebe que no haya corriente en ninguno de los conductores de CC.
- Desbloquee y retire los conectadores de enchufe de CC. Para ello, introduzca un destornillador plano o una llave acodada (hoja: 3,5 mm) en una de las ranuras laterales y retire los conectadores de enchufe de CC tirando de ellos hacia abajo en línea recta. Asegúrese de no tirar del cable.

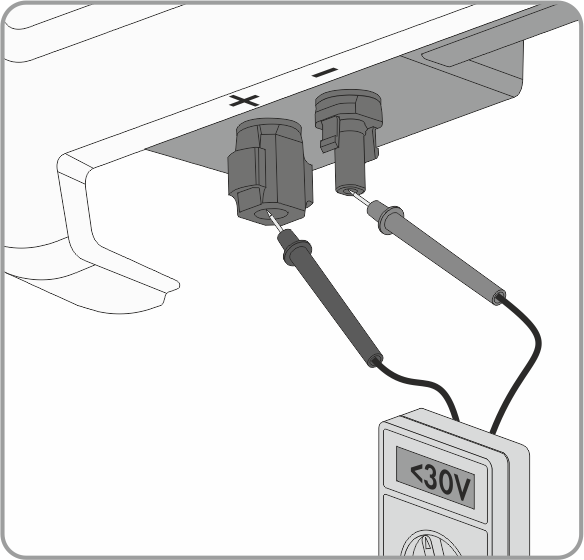

- Con un equipo de medición adecuado, asegúrese de que no haya tensión en las entradas de CC del inversor.
