Vista general del área de conexión

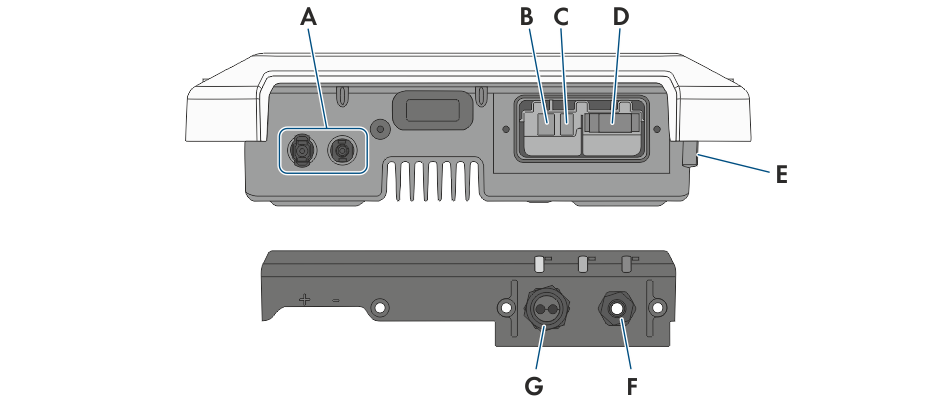

Áreas de conexión de la parte inferior del inversor y racores atornillados para cables en la cubierta de conexión
Posición | Denominación |
|---|---|
A | Conectadores de enchufe de CC para la conexión del cable de alimentación de la batería |
B | Hembrilla para conectar el cable de red |
C | Hembrilla para conectar el cable de comunicación de la batería |
D | Hembrilla para la conexión de CA |
E | Punto de conexión para una toma a tierra adicional |
F | Racor atornillado para cables de la conexión de CA |
G | Racor atornillado para cables con manguito protector para conectar el cable de red y el cable de comunicación de la batería |
