Preparación de los conectadores de enchufe de CC
Especialista
PELIGRO
Peligro de muerte por descarga eléctrica por contacto con cables de CC conductores de tensión
Los cables de CC conectados a una batería pueden encontrarse bajo tensión. Tocar los cables de CC bajo tensión causa la muerte o lesiones graves por descarga eléctrica.
- Antes de cualquier trabajo, desconecte el producto de la tensión y asegure la batería contra cualquier reconexión accidental.
- Siga todas las indicaciones de seguridad del fabricante de las baterías.
- No toque piezas o cables conductores de tensión descubiertos.
- No desconecte el conectador de enchufe de CC bajo carga.
- Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
Los cables de alimentación de la batería deben estar equipados con los conectadores de enchufe de CC suministrados. Prepare los conectadores tal y como se describe a continuación. Asegúrese de que la polaridad sea la correcta. Los conectadores de enchufe de CC están marcados con “Battery (+)” y “Battery (–)”.

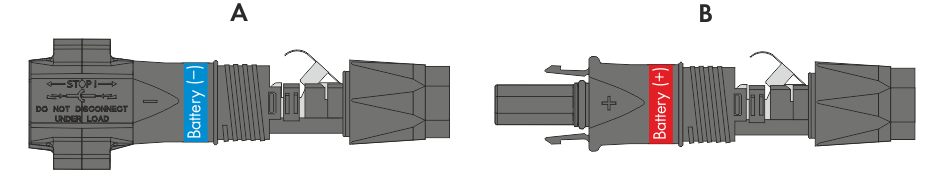

Conectador de enchufe de CC negativo (A) y positivo (B)
Requisitos del cableado:
-
Tipo de cable: PV1-F, UL-ZKLA, USE2
Diámetro exterior: 5,5 mm a 8 mm
-
Sección del cable: 2,5 mm² a 6 mm²
Número de hilos: mínimo 7
-
Tensión nominal: mínimo 1000 V
No está permitido utilizar virolas.
Procedimiento:
- Pele 12 mm del cable.

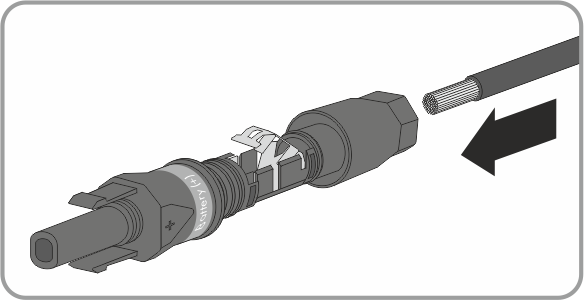

- Introduzca el cable pelado en el conectador de enchufe de CC hasta el tope. Al hacerlo, asegúrese de que el cable pelado y el conectador tengan la misma polaridad.

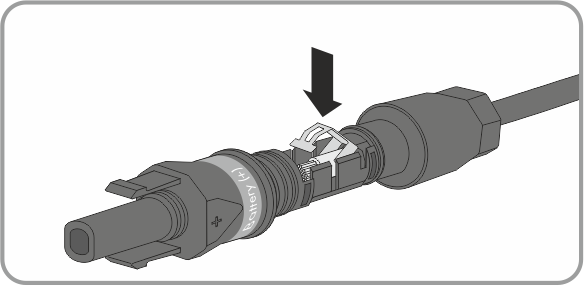

- Presione la abrazadera hacia abajo hasta que encaje de forma audible.

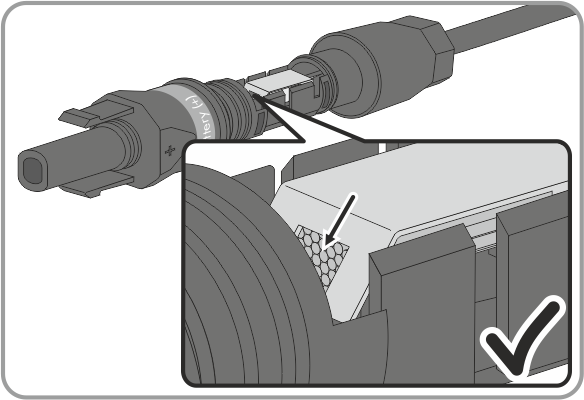

- El cordón se ve dentro de la cámara de la abrazadera.
- Si el cordón no es visible en el hueco, el cable no está colocado correctamente y el conectador de enchufe debe volver a prepararse. Para ello, se debe volver a retirar el cable del conector.
Suelte la abrazadera. Para ello, introduzca un destornillador (hoja: 3,5 mm) en la abrazadera y haga palanca.
Extraiga el cable y comience de nuevo por el paso 2.

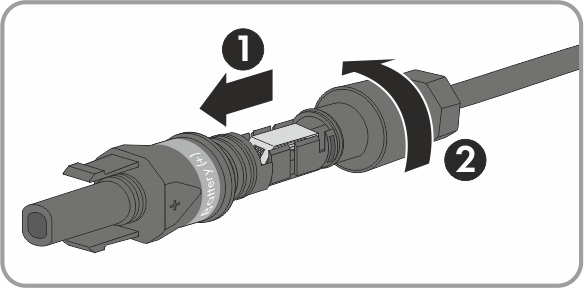

- Deslice la tuerca de unión hacia la rosca y apriétela (par de apriete: 2 Nm).
