Montaje del producto
Material adicional necesario (no incluido en el contenido de la entrega):
2 tornillos para madera hexagonales de acero inoxidable (ancho 10, diámetro: 6 mm); la longitud del tornillo debe ser adecuada para la superficie y el peso del producto (grosor de la lengüeta de fijación: 4 mm)
En su caso, 2 tacos adecuados para la superficie y los tornillos.
ATENCIÓN
Peligro de lesiones por el peso del producto
Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse durante el transporte o el montaje.
- Transporte y eleve el producto con cuidado. Tenga en cuenta el peso del producto.
- Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.
Procedimiento:
- Asegúrese de que no haya cables empotrados en la pared que pueda dañar al taladrar.
- Marque la posición de los agujeros. Coloque las marcas en horizontal.
- Taladre los agujeros.
- Dependiendo de la superficie, inserte los tacos en los agujeros en caso necesario.
- Enrosque los tornillos hasta que queden al menos 6 mm entre la cabeza del tornillo y la superficie de montaje.

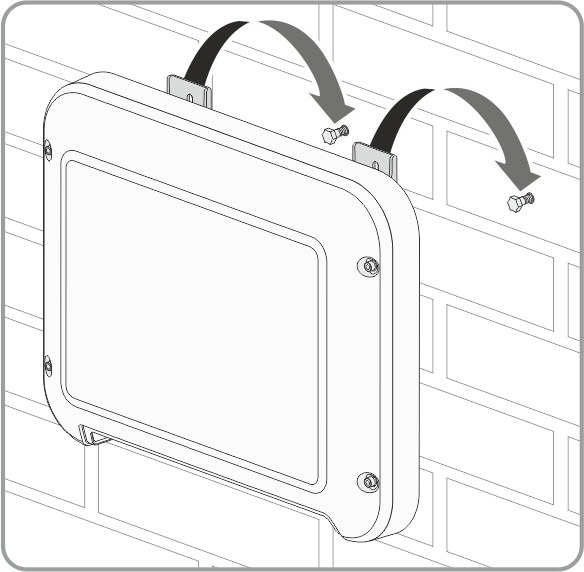

- Enganche el producto en los tornillos con las lengüetas metálicas.

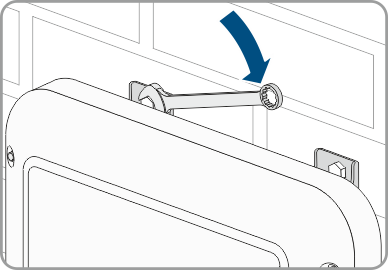

- Apriete los tornillos a mano con un trinquete o una llave poligonal. Si los agujeros no están bien alineados, puede compensarlo modificando la alineación de las lengüetas metálicas.
- Asegúrese de que el producto esté bien fijo.
- Cierre todas las entradas de CC innecesarias con los conectadores de enchufe de CC y selladores tal y como se describe a continuación. No inserte directamente los selladores en las entradas de CC del inversor.
- Presione hacia abajo la abrazadera de los conectadores de enchufe de CC que no se utilicen y deslice la tuerca de unión hasta la rosca.

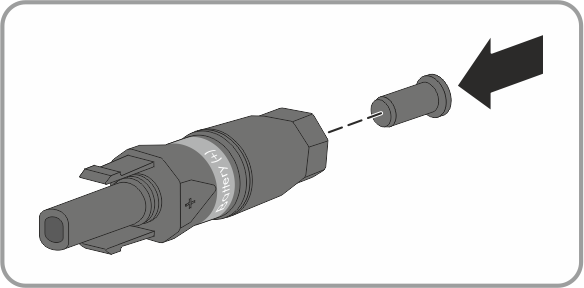

- Introduzca el sellador en el conectador de enchufe de CC.

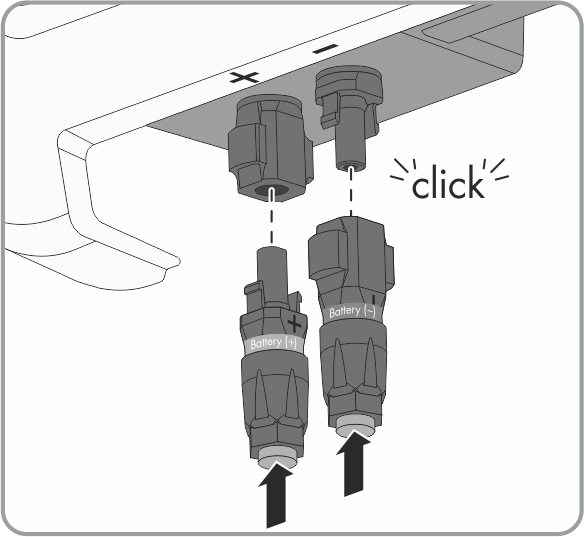

- Inserte los conectadores de enchufe de CC con selladores en las entradas de CC del inversor.
- Los conectadores de enchufe de CC encajan de manera audible.
- Compruebe que todos los conectadores de enchufe CC estén firmemente colocados con los selladores.
ATENCIÓN
Peligro de lesión por cables dañados
En la pared puede haber cables eléctricos u otras tuberías de suministro (por ejemplo, de gas o de agua).
PRECAUCIÓN
Daños en el producto provocados por arena, polvo y humedad en caso de que las entradas de CC no estén cerradas
El producto solo es hermético si todas las entradas de CC que no se utilizan están cerradas con conectadores de enchufe de CC y con selladores. Si penetra arena, polvo y humedad, el producto podría resultar dañado y sus funciones podrían verse limitadas.
