Conexión de toma a tierra adicional
Especialista
Si en el lugar de montaje es necesaria una toma a tierra adicional o una conexión equipotencial, puede conectar al producto una toma a tierra adicional. De esta forma evitará las corrientes de contacto si falla el conductor de protección en la conexión para el cable de CA.
La abrazadera necesaria, el tornillo cilíndrico M5x16, la arandela y la arandela elástica están incluidos en el contenido de la entrega del inversor.
Toma a tierra de la batería
La toma a tierra de la batería no debe conectarse al punto de conexión para una toma a tierra adicional del inversor.
- Siga las instrucciones del fabricante de la batería para poner la batería a tierra.
Requisitos del cableado:
Uso de conductores de hilo fino
Puede usar conductores rígidos o conductores flexibles de hilo fino.
- Si utiliza un conductor de hilo fino, prénselo dos veces con un terminal de anillo. Compruebe que no se vea ningún conductor sin aislamiento al tirar y doblar. De esta manera, se garantiza una descarga de tracción suficiente a través del terminal de anillo.
Sección del cable de puesta a tierra: máximo 10 mm²
Procedimiento:
- Pele 12 mm el cable de puesta a tierra.

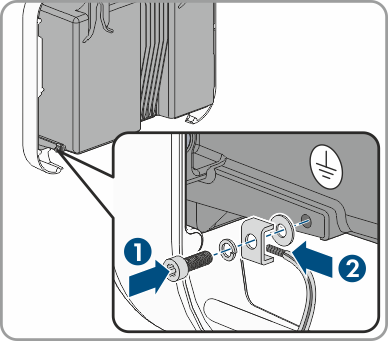

- Meta el tornillo por la arandela elástica, la abrazadera y la arandela.
- Enrosque ligeramente el tornillo en la rosca del punto de conexión para la toma a tierra adicional.
- Pase el cable de puesta a tierra entre la arandela y la abrazadera y coloque el tornillo (TX25, par de apriete: 6 Nm).
