Desmontaje de los conectadores de enchufe de CC
Especialista
Para desmontar los conectadores de enchufe de CC (por ejemplo, en caso de preparación incorrecta), siga el procedimiento descrito a continuación.
PELIGRO
Peligro de muerte por descarga eléctrica y arco voltaico al retirar los conectadores de enchufe de CC al conectar un campo fotovoltaico al inversor de batería
Si por descuido se conectan en el inversor de batería los conectadores de enchufe de CC con conductores de CC del campo fotovoltaico, los conductores de CC están sometidos a las altas tensiones del campo fotovoltaico. Retirar los conectadores de enchufe de CC puede causar la muerte o lesiones graves por descarga eléctrica y arco voltaico.
- Deje los conectadores de enchufe de CC insertados en el inversor de batería.
- Detenga los trabajos en el inversor y no desbloquee ni desconecte los conectadores de enchufe de CC hasta que oscurezca y vuelva a prepararlos.
- Si desea irse de la planta antes de resolver el problema, proteja la zona de peligro frente a accesos no autorizados (por ejemplo, con una valla).
PELIGRO
Peligro de muerte por descarga eléctrica en caso de tocar cables de CC o contactos de conexión de CC al descubierto en conectadores de enchufe de CC dañados o sueltos
El desbloqueo o la extracción incorrecta de los conectadores de enchufe CC puede ocasionar la rotura o daños en los conectadores de enchufe CC, puede hacer que se suelten de los cables de CC o que dejen de estar debidamente conectados. En consecuencia, los cables de CC o los contactos de conexión de CC podrían quedar al descubierto. Tocar los conductores de CC o los contactos de conexión de CC bajo tensión puede provocar la muerte o lesiones graves por descarga eléctrica.
- Al realizar trabajos en los contactores de enchufe CC, utilizar guantes y herramientas con el debido aislamiento.
- Asegurarse de que los conectores de enchufe CC se encuentren en estado impecable y que no haya cables de CC o contactos de conexión CC al descubierto.
- Desbloquear y extraer los conectadores de enchufe con cuidado, tal y como se describe a continuación.
Procedimiento:

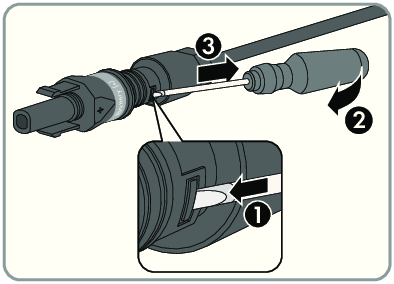

- Desbloquee y retire los conectadores de enchufe de CC. Para ello, introduzca un destornillador plano o llave acodada (hoja: 3,5 mm) en una de las ranuras laterales y retire los conectadores de enchufe de CC. Al hacerlo, no haga palanca en los conectadores de enchufe de CC. Solo tiene que insertar la herramienta en una de las ranuras laterales para soltar el bloqueo y no tirar del cable.
- Suelte la tuerca de unión del conectador de enchufe de CC.
- Desbloquee el conectador de enchufe de CC. Para ello, introduzca un destornillador plano (hoja: 3,5 mm) en el enganche lateral y haga palanca.
- Separe con cuidado el conectador de enchufe de CC.
- Suelte la abrazadera. Para ello, introduzca un destornillador plano (hoja: 3,5 mm) en la abrazadera y haga palanca.
- Retire el cable.
